產品詳細介紹:

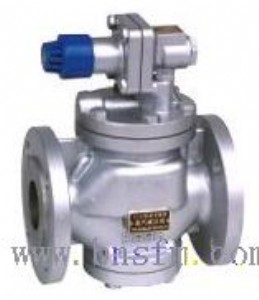

   yk43x/f,bnsyk型先導活塞式氣體減壓閥

   產品型號：yk43x/f，bnsyk

   結構特點和用處：

   　　本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。

   　　本產品主要用于氣體管路，如空氣、氮氣、氧氣、氫氣、液化氣、天然氣等氣體。

   主要技術參數和性能指標：

     公稱壓力(mpa)

     1.6

     2.

     4.0

     6.4

     10.0

     16.0

     殼體試驗壓力(mpa)*

     2.4

     3.75

     6.0

     9.6

     15.0

     24

     密封試驗壓力(mpa)

     1.6

     2.5

     4.0

     6.4

     10.0

     16.0

     進口壓力(mpa)

     1.6

     2.5

     4.0

     .4

     10.0

     16.0

     出口壓力范圍(mpa)

     0.1-1.0

     0.1-1.6

     0.1-2.5

     0.5-3.5

     0.5-3.5

     0.5-4.5

     壓力特性偏差(mpa)△p2p

     gb12246

     1989

     流量特性偏差(mpa)p2g

     gb12246-1989

     小壓差(mpa)

     0.15

     0.15

     0.2

     0.4

     0.8

     1.0

     滲漏量

     x/f(聚四氟乙稀/橡膠)：o y(硬密封)：gb12245-1989

   *：殼體試驗不包括膜片、頂蓋

   主要零件材料：

     零件名稱

     零件材料

     閥體 閥蓋 底蓋

     wcb/fcb*

     閥座 閥盤

     2cr13/304*

     缸套

     2cr13/25(鍍硬鉻)/304*

     活塞

     2cr13/銅合金/銅合金*

     活塞環

  &
