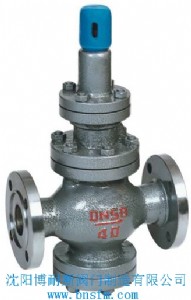

減壓閥>蒸氣減壓閥

結構特點和用處

本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。本產品在普通減壓閥基礎上作了很大改進，加大了活塞面積，改變了節流結構。改變了密封形式，加大了過流面積等等，從而在提高靈敏度、流量、壽命等方面大大改善了性能。本產品主要用于蒸汽管路，適用于流量大流量變化大，進口壓力變化大的蒸汽管路。

 主要技術參數和性能指標

 公稱壓力(mpa)

 1.6

 2.5

 4.0

 6.4

 10.0

 16.0

 殼體試驗壓力(mpa)*

 2.4

 3.75

 6.0

 9.6

 15.0

 24

 密封試驗壓力(mpa)

 1.6

 2.5

 4.0

 6.4

 10.0

 16.0

 進口壓力(mpa)

 1.6

 2.5

 4.0

 6.4

 10.0

 16.0

 出口壓力范圍(mpa)

 0.04-1.0

 0.05-1.6

 0.08-2.5

 0.2-3.5

 0.5-3.5

 0.5-4.5

 壓力特性偏差(mpa)△p2p

 gb12246-1989

 流量特性偏差(mpa)p2g

 gb12246-1989

 小壓差(mpa)

 0.07

 0.1

 0.15

 0.4

 0.5

 0.8

 滲漏量

 gb12245-1989

 *：殼體試驗不包括膜片、頂蓋

 主要零件材料

 零件名稱

 零件材料

 閥體 閥蓋 底蓋

 wcb

 閥座 閥瓣

 2cr13

 缸套 活塞

 鋁鐵青銅

 膜片

 1cr18ni9

 活塞環

 合金鑄鐵/對位聚苯

 導閥座 導閥桿

 2cr13

 主閥彈簧

 50crva

 導閥主彈簧

 50crva

 調節彈簧

 60si2mn

 流量系數(cv)

 dn

 50

 65

 80

 100

 125

 150

 200

 250

 300

 350

 400

 500

 cv

 1

 2.5

 4

 6.5

 9

 16

 25

 36

 64

 100

 140

 250

 外形尺寸(pn1.6-4.0)   單位：mm

<
