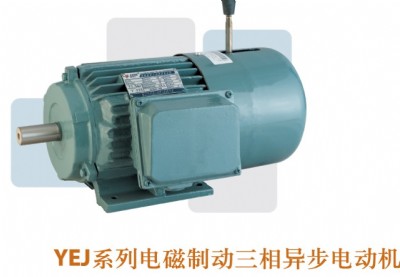

yej系列電磁制動電機（剎車電機）

yej系列電磁制動三相異步電動機，絕緣等級、防護等級、冷卻方法、結構與安  裝型式、使用條件、額定電壓、額定頻率等與y系列（ip44）電動機相同，具有附加圓盤型直流電磁制動器，適用于一切要求快速停止、準確定位、往復運轉的各種機械。

電磁制動器額定電壓： 機座號100 及以下者為直流 99 v，機座號 112 及以上者為直流 170 v。

品牌: 西門子貝得

型號: yej系列

運轉速度: 恒速電動機

用途: 通用小型機械設備用電動機

電源相數: 三相電動機

安  裝結構型式: 臥式

功能類型: 驅動電動機

防護型式: 封閉式

絕緣等級: f級

電源種類: 交流電動機

工作原理: 異步電動機

結構與工作原理: 交流換向器電動機

   yej系列制動電動機是全封閉自扇冷式鼠籠型具有附加圓盤型直流制動器的三相異步電動機，它具有制動迅速、結構簡單、可靠性高、通用性強等優點。此外制動器具有人工釋放機構（60-90沒有設計人工釋放機構），被廣泛應用于各種要求快速停止和準確定位的機械設備和傳動裝置中。電機符jb/t6456-1992標準，該系列電機廣泛用于金屬加工機床、包裝機械、木工機械、食品機械、化工機械、紡織機械、建筑機械以及齒輪減速機等。

制動方式：無勵磁制動

電磁制動器額定電壓：h100及以下者為直流99v、h112及以上者為直流170v。

安  裝型式：b3、b5、b6、b7、b8、b35

機座號：80~225

功率：0.55~45kw

制動方式：失電制動

整流方式：半波整流

適用于：各種機床、印刷機械、鍛壓機、運輸機械、包裝機械、食品機械、建筑機械、木工機械等要求快速停止、準確定位、往復運轉、防止滑行的各種機械中作主軸傳動和輔助傳動。

特點：制動迅速、結構簡單、定位準確。

性能數據380v 50hz

1.產品性能與特點：

   yej系列電磁制動三相異步電動機，絕緣等級、防護等級、冷卻方法、結構與安  裝型式、使用條件、額定電壓、額定頻率等于y系列（ip44）電動機相同，具有附加圓盤型直流電磁制動器，適用于一切要求快速停止、準確定位、往復運轉的各種機械。在海拔不超過1000m，環境空氣溫度不超過40℃時，電動機能額定運行。

2.原理與結構：

   yej系列制動電動機的直流圓盤制動器安  裝在電機非軸伸端的端蓋上。當制動電動機接入電源，制動器也同時工作。由于電磁吸力作用，電磁鐵吸引銜鐵并壓縮彈簧，制動盤于銜鐵端蓋脫開，電動機開始運轉。當切斷電源時，制動器電磁鐵失去磁吸力，彈簧推動銜鐵壓緊制動盤，在磨擦力矩作用下，電動機立即停止運轉；我廠同時也生產相應的ydej雙速（多速、遠極比）電動機。制動器電源由電機接線盒內的整流器供給，3千瓦及以下為ac220v-dc99v，4千瓦及以上為ac380v-dc170v（特殊時也可按照廠方要求設計如（dc24v））

3.使用條件：

   本系列電動機在下列條件下可按額定功率連續運行：

   ①海拔：不超過1000米；

   ②環境空氣溫度隨季節而變化，但不超過+40℃，不低于-15℃，每分鐘起動不能超過6次

4.電壓·頻率及工作方式：

   頻率：50hz，60hz

   電壓：220/380v，380v

   接法：功率在3千瓦及以下為y接法，4千瓦及以上為△接法

   絕緣等級：b級，f級

   防護等級：ip44，ip54或ip55

下面的接法方法供參考，具體使用時以銘牌和說明書上的接線圖為準

yej系列制動電動機是全封閉自扇冷式鼠籠型具有附加圓盤型直流制動器的三相異步電動機，它具有制動迅速、結構簡單、可靠性高、通用性強等優點。此外制動器具有人工釋放機構，被廣泛應用于各種要求快速停止和準確定位的機械設備和傳動裝置中。原理與結構: yej系列制動電動機的直流圓盤制動器安  裝在電機非軸伸端的端蓋上。當制動電動機接入電源，制動器也同時工作。由于電磁吸力作用，電磁鐵吸引銜鐵并壓縮彈簧，制動盤于銜鐵端蓋脫開，電動機開始運轉。當切斷電源時，制動器電磁鐵失去磁吸力，彈簧推動銜鐵壓緊制動盤，在摩擦力矩作用下，電動機立即停止對應于各型號的yej制動電動機，我廠也生產相應的ydej雙速電動機。 制動器電源由電機接線盒內的整流器供給，3千瓦及以下為ac220v-dc99v，4千瓦以上為ac380v-dc170v。
