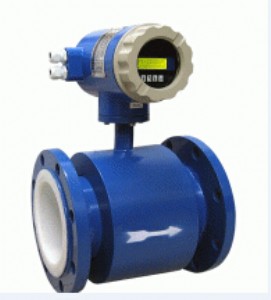

智能一體型電磁流量計    規　　格：口徑范圍：dn10—dn2600mm產品編號：mwdcfm200產品備注：智能一體型電磁流量計    詳 細 說 明智能一體型電磁流量計適用介質：導電液體；儀表精度：±1.0％、±0.5％；量 程 比：1500：1；口徑范圍：dn10—dn2600mm；儀表特點：可測量強腐蝕介質；電極材料：316l，鈦，哈氏合金，坦，鉑（可選）；內襯材料：橡膠，聚乙烯，聚四氟乙烯（可選）。產品描述一、概述

     智能電磁流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μs/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸  強堿  等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。

廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。二、測量原理　　ldg型智能電磁流量計的測量原理是基于法拉第電磁感應定律：導電液體在磁場中作切割磁力線運動時，導體中產生感應電勢，其感應電勢e為:

e=kbvd

式中：

k---------儀表常數

b---------磁感應強度

v - --------測量管道界面內的平均流速

d--------測量管道的截面內徑

      測量流量時，導電性液體以速度v流過直于流動方高的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓通過二個或二個以上與液體直接接觸的電極檢出，并通過電纜送至轉換器通過智能化處理，然后lcd顯示或轉換成標準信號4-20ma和0-1khz輸出。

三、產品特點

l 全數字量處理，抗干擾能力強，測量可靠，精度高、流量測量范圍可達1500：1

l 超低emi開關電源，適用電源電壓變化范圍大，抗emi性能好。

l 采用16位嵌入式微處理器，運算速度快, 精度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。

l 采用smd器件和表面貼裝技術，電路可靠性高。

l 管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。

l 在現場可根據用戶實際需要在線修改量程。

l 測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。

l 高清晰度背光lcd顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。

l 具有rs485、rs232、hart和modbus等數字通訊信號輸出。（選配）

l 具有自檢與自論斷功能。

l 小時總量計錄功能，以小時為單位記錄流量總量，適用于分時計量制（選配）

l 內部具有三個積算器可分別顯示正向累計量反向累計量及差值積算量，內部設有不掉電始終，可記錄16次掉電時間。（選配）

l 紅外手持操作器，115khz通訊速率，遠距離非接觸操作轉換器所有功能（選配）

四、技術參數公稱通徑

（特殊規格可定制）管道式四氟襯里：dn10～dn2600管道式橡膠襯里：dn40～dn2600流動方向：正，反，凈流量量程比：1500：1重復性誤差：測量值的±0.1％精度等級：管道式：0.5級，1.0級被測介質溫度：普通橡膠襯里：－20～＋60℃高溫橡膠襯里：－20～＋90℃聚四氟乙稀襯里：－30～＋100℃高溫型四氟襯里：－20～＋180℃額定工作壓力：

（高壓可定制）dn6－dn80：≤4.0mpadn100－dn250：≤1.6mpadn300－dn2600：≤1.0mpa流速范圍：0.1－15m/s電導率范圍：被測流體電導率≥5μs/cm電流輸出：負載電阻0～10ma：0～1.5kω4～200ma：0～750 kω數字頻率輸出：輸出頻率上限可在1～5000hz內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35v導通時集電極最大電流為250ma供電電源：ac220v或dc24v要求直管段長度上游≥5dn，下游≥2dn連接方式：流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合gb11988的規定防爆等級：mdiibt4防護等級：ip65，特殊訂制最高可達ip68環境溫度：－25～＋60℃相對溫度：5％～95％消耗總功率：小于20w
