1、適用范圍

1.1 用于撲滅a、b、c各類火災，能安  全有效地使用在有人的場所；

1.2 藥劑  噴放后，要求不留痕跡或清洗殘留物有困難的場所；

1.3 保護區含貴重物品、無價珍寶、珍貴檔案以及軟硬件等；

1.4 特別適合于：電信主控機房、機場控制機房、銀行金庫、檔案館、圖書館、計算機房等場合。

2、系統組成及技術參數

a)滅火形式：全淹沒式

b)充裝密度：≤950kg/m3

c)氣瓶容積：1）滅火劑  儲存瓶：40l、70l、90l、120l、150l、180l。

d）啟動鋼瓶：4l、6l、8l、12l、

e)充裝壓力（20℃）：4.2mpa

f)使用電源：dc24v

g)啟動方式：電啟動（dc18～dc24v）

1）氣動啟動：氣體壓力≥0.35mpa

2）應急機械手動啟動：機械操作力≤150n

h)啟動氣源：氮氣（n2）

i)工作壓力：6.0mpa

j)滅火劑  噴放時間：≤10s

3、儲存瓶組

儲存瓶組是自動滅火系統用于儲存及釋放滅火劑  的主要部件，按設計要求充裝七氟丙烷和增壓氮氣。火災發生時將滅火劑  釋放出去進行滅火。

4、工作原理

七氟丙烷儲存在容器瓶內，當發生火警時，來自驅動瓶組的控制氣體使容器閥動作，刺破容器閥的密封片使容器閥開啟，七氟丙烷滅火劑  通過虹吸管從容器閥出口釋放。

緊急情況時，可用手指拉住保險扣拉手，將保險扣拉出，拍擊手動按鈕，刺破容器閥的密封片使容器閥開啟，直接釋放出滅火劑  ，實施滅火。

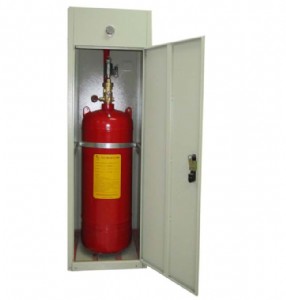

5.柜式七氟丙烷裝置機柜外形尺寸：

(1)產品名稱：柜式七氟丙烷滅火裝置                            (2)產品名稱：柜式七氟丙烷滅火裝置

型號：gqq70/2.5ss                                            型號：gqq90/2.5ss

單瓶組外形尺寸mm（長×寬×高）                               單瓶組外形尺寸mm（長×寬×高）

500×500×1500                                                500×500×1700

雙瓶組外形尺寸mm（長×寬×高）                               雙瓶組外形尺寸mm（長×寬×高）

940×500×1500                                                940×500×1700

(3)產品名稱：柜式七氟丙烷滅火裝置                             (4)產品名稱：柜式七氟丙烷滅火裝置

型號：gqq120/2.5ss                                            型號：gqq150/2.5ss

單瓶組外形尺寸mm（長×寬×高）                                單瓶組外形尺寸mm（長×寬×高）

500×500×1900                                                 550×550×1900

雙瓶組外形尺寸mm（長×寬×高）                                雙瓶組外形尺寸mm（長×寬×高）

1000×500×1900                                                1100×550×1900

(5)產品名稱：柜式七氟丙烷滅火裝置

型號：gqq180/2.5ss

單瓶組外形尺寸mm（長×寬×高）

550×550×2150

雙瓶組外形尺寸mm（長×寬×高）

1100×550×2150
