泊頭銘霖液壓體系的組成及工作原理

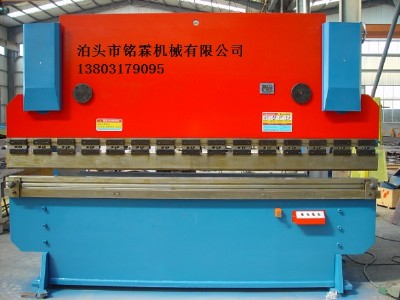

液壓板料折彎機液壓系統的工作原理圖.該系統選擇流量為25l/min的定量柱塞泵，可兌現空程快速下行、滑塊慢速逼近和加壓、保壓、卸壓、回程和任性甩手等活躍。

(1)滑塊快速下行

電磁鐵3dt、4dt同時通電，液壓泵輸出的壓力油經閥17進來液控單向閥8的控制腔將其敞開，液壓缸10下腔的油液便經閥8、閥6和樸實閥7流回油箱，另一道經閥12流回油箱，滑塊在自重作用下快速下行.液壓缸上腔空出的體積由油箱內的油液經閥11補充.此時滑塊速度由閥5調接.

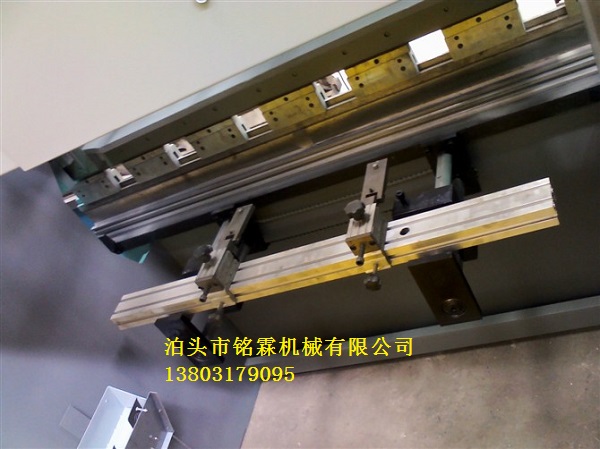

(2)滑塊減速

當滑塊下行至上模接近被彎板料時，旅程開關發訊，使電磁鐵2dt、3dt、4dt、5dt通電，使閥13和閥12蓋上，折彎機液壓缸下腔的油液經閥8、閥6和節流閥7能力排回油箱，5dt通電后，

使泵輸出的壓力油經閥18進入閥11的液控腔將閥11換向，同時，由于1dt通電，使液壓缸10上腔的壓力油的壓力抬高，閥11右位的單向閥使液壓缸上腔與油箱斷開.如此，液壓缸的下行惟有靠泵輸出經閥5和閥6進入上腔的油液驅動，滑塊的運動速度可由閥7保養.

(3)卸壓

折彎機工作告終后，在滑塊朝上回程的瞬時，通過電氣系統先使電磁鐵1dt斷電2s，在這段工夫內，由于1dt斷電，閥16復位，溢流閥14不妨打開，使液壓缸上腔的壓力下降以實現預卸壓.


(4)加壓

電磁鐵和閥的作事點褂訕，隨著板料變形抗力的增大，液壓缸上腔的壓力慢慢升高，直到滑塊運行到預定位置.

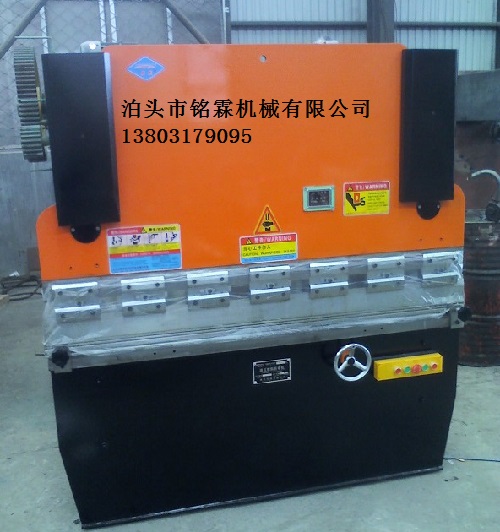

(5)滑塊回程

卸壓后，使電磁閥3dt斷電，1dt、2dt通電，液壓泵輸出的壓力油經閥5、閥6和閥8進入液壓缸下腔鼓動滑塊的上行，液壓缸上腔的油液經閥6流回油箱.回程時的最大液體壓力，可由溢流閥15進行調整.更多請咨詢泊頭市銘霖機械有限公司
