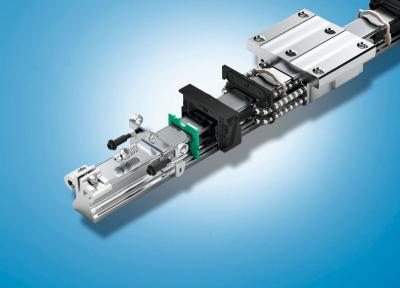

傳動導軌副——為直線傳動提供最優性價比的解決方案
 傳統的結構設計方式
 新式的加工工藝
 最優性價比
 適合各種傳動裝置
產品特點
★低成本——直線導軌采取最新的設計和加工工藝，大大降低了成本；
★高承載——-采用四方向等載荷設計形式，能達到同類導軌副的承載能力；
★超長無拼接——直線導軌單根最長尺寸可達6米，大大方便了客戶的安  裝；
★標準安  裝尺寸——和同規格導軌有相同的安  裝尺寸，具有完全的通用性；
★機械性能良好——表面硬化處理，心部保持良好的機械性能；
★防銹耐腐蝕——導軌表面經過特殊化學處理，可有效保持防銹耐腐蝕性能
結    構
 采用傳統的四方向等載荷結構方式，實現高承載、高剛性、高扭矩等性能

精    度

檢測項目 精度等級
 p5 p6
高度h的尺寸容許誤差 ±0.10 ±0.15
高度h成對相互差（△h） 0.03 0.05
寬度w的尺寸容許誤差 ±0.10 ±0.15
寬度w成對相互差（△w） 0.03 0.05
導軌長度 <500 <1000 <2000 <3000 <4000 <6000
 c//a d//b  p5 0.015 0.02 0.03 0.04 0.06 0.09
  p6 0.018 0.03 0.05 0.07 0.10 0.15

用  途
★ 適用場合 木工機械；玻璃機械；制鞋機械；噴繪印染機械；汽車制造設備；     自動門；裝載、卸載機；搬運裝置及一般的傳動應用領域等。
