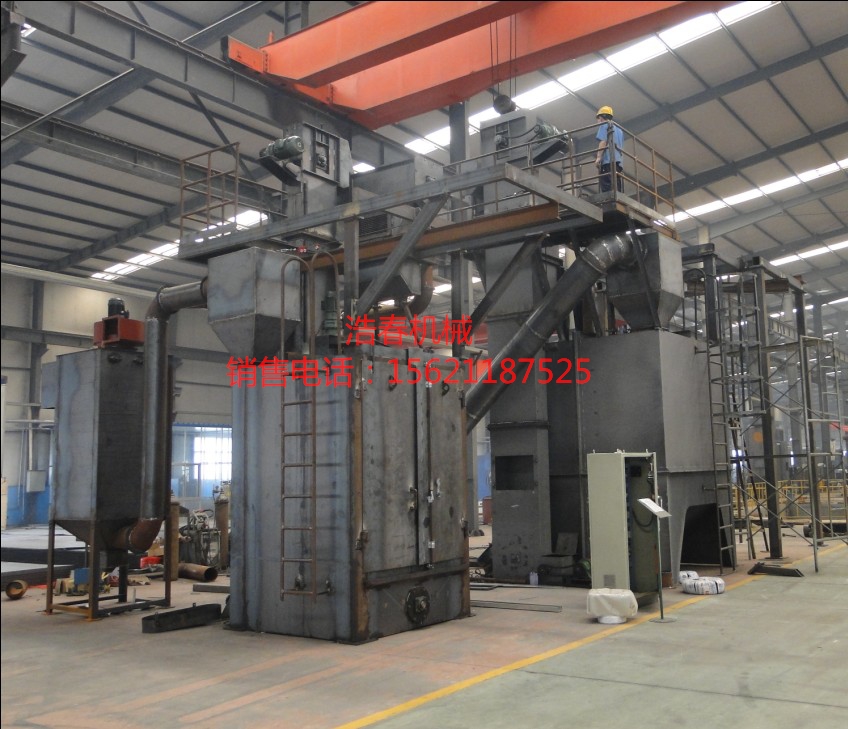

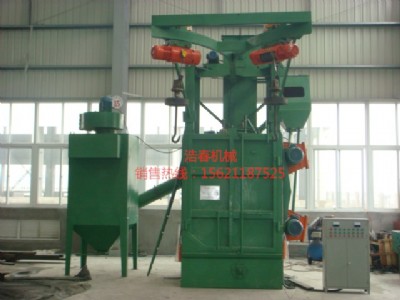

q3710吊鉤式拋丸機

適合多品種中小批量鑄鐵件、鑄鋼件、鍛件及鋼結構件的表面清理，以去掉工件表面上的粘砂及氧化皮，亦可進行熱處理件的表面清理或強化處理，更適合怕碰撞的細長薄壁件的清理。

q3710吊鉤式拋丸機特點：

 q3710吊鉤式拋丸機是在國內普通調研基礎上，按照用戶使用的要求，由我廠設計制造的一種新機型，它有下列特點：

1、采用倍受用戶歡迎的無地坑結構形式，節省了地坑基礎的施工費用。

2、采用具有大拋丸量、高拋射速度的新型拋丸器，能顯著地提高清理效率，獲得滿意的清理質量。

3、采用直軌運行，吊鉤掛件在室內旋轉進行拋丸清理。

 4、機器外貌構思新穎，使用維修十分方便。

 5、吊鉤具有自行升降、行走和室內旋圍三種功能。

q3710吊鉤式拋丸機技術參數：

 1、掛件外形尺寸：直徑×高φ800×1700mm

2、拋丸室體外凈尺寸：2000mm×2000mm×3000mm

 3、吊鉤

（1）、掛件重量：800kg

（2）、移動速度：20m/min

（3）、升降速度：8m/min

（4）、自轉速度：2.8r/min

（5）、電動葫蘆功率：1.5kw

（6）、自轉電動機功率：0.75kw

4、拋丸器：hq034（2臺）

（1）葉輪直徑（葉片頂圓端直徑）：φ360mm

（2）單機拋丸量：280kg/min

（3）單臺配用電動機功率：11kw

 5、提升機

（1）提升量：45t/h

（2）提升速度：1.21m/s

（3）配用電動機功率：4kw

6、分離器

（1）分離量：45t/h

（2）分離區風速：4~5m/s

7、螺旋輸送器

（1）輸送量：45t/h

（2）配用電動機功率：2.2kw

 8、清理工件時間

（1）鑄件：                     4~10min

（2）鉚焊件及鍛件：3~8min

 9、彈丸

（1）直徑：ф1~2mm

（2）裝入量：<1000kg

10、總通風量：8300m3/h

(1) 清理室：4500m3/h

（2）提升機：1000m3/h

（3）分離器：2800m3/h

11、設備總功率：48kw

 12、設備外形尺寸（長×寬×高）：4250×2950×5400mm

1、產品質量實行“三包”，“三包”期一年；

2、在三包期內，凡因正常使用出現的電氣控制及機械部分的故障及損壞件，包修包換（易損件除外）

3、產品在用戶使用過程中，出現質量問題，在接到用戶通知后，24小時內給予書面答復或派服務人員

直接趕到用戶現場服務，并堅持做到故障不排除服務人員不撤離現場。

4、向需方提供設備維護保養說明書及外購件與易損件明細表，設備安  裝圖與設備基礎圖及電氣控制圖等。
