一、功能概述：

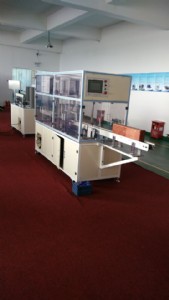

    1、動力電池組點焊機是針對客戶對幾個電池組合焊接來生產電池組，對于不同客戶的需求，點焊機的電池放置模具可按型定制。此pack自動焊接機是專門生產新能源電動（電動工具、自行車、扭扭車、獨輪車、摩托車、新能源汽車）等動力工具必需設備。

2、工作原理：通過流水線機構把放好的電池模具運往取料處，由氣動機械手取料放入x軸點焊滑臺上，兩側y軸點焊機構則開始點焊電池組。點焊完畢的電池直接流出，便于取料。

二、基本參數：

    1、電源要求：ac 220v

    2、壓縮氣源：  >0.6mp

    3、點焊機箱：電阻點焊機（可根據客戶要求）

4、設備外觀尺寸 ：長2270*寬1675*高1460mm（根據電池組模具尺寸改變外觀尺寸）

三、技術參數：

1、控制方式：plc控制

    2、操作方式：觸摸屏

3、生產效率：按電池組數量和實際焊接效果而定，約1.5秒單個電池

    4、焊接效果：因正負極的焊接效果略有不用，點焊機箱可供調質參數，視焊接處無裂點，鎳帶不易拔掉（虛焊），點焊處不會斷裂，外觀良好則為良品

    5、電池組模具正負極需要放置好鎳帶，才可進料點焊

6、可生產產品型號：18650 電池組（各種圓柱型號電池）

四、工藝性能：

    1、當電池組模具通過流水線皮帶運到定位擋板處時，感應器感應模具到位，下方兩側氣缸則會從下頂起，正好卡住在槽中，兩側模具就會夾緊，然后兩側機頭可開始工作。

    2、焊機倆側機頭用于點焊電池組，可上下移動點焊不同排數。

3、機構用途：采用氣動機械手完成取料和放料的工作

 4、滑臺機構：用滾珠絲桿配合直線導軌用伺服電機來形成前后的定位移動，可根據電池組的放置實行控制運作。
