西安  標準型音叉液位開關適應性強音叉開關原理

一 產品簡介：

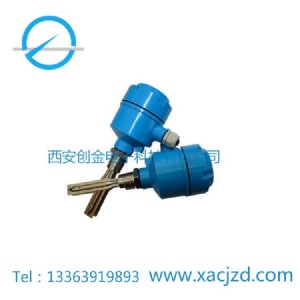

音叉式物位開關是一種新型的物位開關。儀表由一個發訊叉體和放大器部分組成，在叉體根部壓緊兩組壓電晶體，一組作為驅動器，驅動叉體產生振動，另一組作為檢測器，用以將叉股轉換成電壓信號。當叉股受阻時，振動器振幅變小，振動頻率改變，繼電器輸出開關信號。從而實現物位限位測量。傳感器材質為316不銹鋼，可抗輕度腐蝕，用于限位控制器和高/低位報警。

二 典型應用：

自來水、礦泉水 ,  可產生氣體的液體,紙漿、膠水、染料  啤酒、啤酒發酵劑  、飲料，廢水、泥漿、酸  堿  溶液   柴油等危險場所,流動性好的固體粉  料。

三 技術參數

供    電：24vdc（標準）； 220vac（可選）
環境溫度：-20℃～70℃
輸出方式：spdt繼電器（單刀雙擲）
介質溫度：-40℃～150℃
工作壓力：小于2mpa
介質密度：最低0.6g/cm3
延    時：1～60s（可選）
高低位報警：現場可設置為高位或地位報警
功    耗：0.5w
外殼防護：ip66
電氣接口：m20*1.5
過程連接： npt1”螺紋安  裝（標準螺紋）法蘭安  裝（可選）

四  安  裝說明

音叉限位開關通常采用側裝（在倉壁側面安  裝）方式安  裝與倉體側壁對料位高度進行上下限位置的檢測；當倉體不便側面開孔時可采用頂裝（在倉的頂部安  裝）方式安  裝，位置應選擇能避開進料時物料沖擊的位置；亦可安  裝與管道上防止泵的無料運行。
