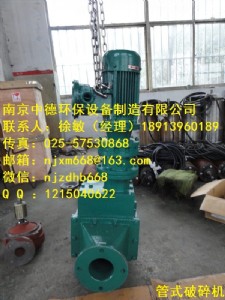

a)      管道式粉  碎機必須為雙軸設計，切割刀片和墊片必須是單片分離的。不可以是數片疊加式或整合體的。要求刀片更換時可以單片更換，以滿足備品備件最小量。刀片組應該設計成與水平面呈90°安  裝。

b)      刀片須由8620熱處理合金鋼制成。刀片表面硬度應不小于60hrc。墊片應為外徑光滑不帶切割齒的形式。

c)      粉  碎機軸須由4140熱處理合金鋼制成，軸的直徑應不小于50mm，拉伸張力應不得小于149000psi。兩個軸的尺寸必須完全相同，可互換。

d)      管道式粉  碎機的殼體、減速箱、底部基礎、端蓋采用astm536球墨鑄鐵制成。

e)      管道式粉  碎機須為高扭矩、低轉速的形式，減速比不小于29：1。電機功率應不大于2.2kw，電機防護等級應不低于ip54，絕緣等級應至少為f級，380v，3p，50hz。

f)      粉  碎機的殼體進水側和出水側應分別帶有管道法蘭連接片，法蘭的連接方式應為螺栓固定式。

用途
泵機保護：在當前運行泵機和備用泵機之前，安  裝一臺單體破碎機，凈化固體雜物，防止堵塞，并有助于保持泵機的有效運行。
淤泥：破碎機用于碾磨污水處理廠夾帶的污泥。污泥碾均后可以改善污泥分解裝置的效能。
工業廢水：許多工業領域需要進行濕流體研磨作業。從家禽糞便到石油鉆井平臺產生的鉆井碎屑，都可以用破碎機來進行降解處理，保護工藝設備。


一次又一次的實踐證明，我們的破碎機為許多客戶先前認為無法解決的問題提供了經濟有效的解決方案。
保護易于發生堵塞問題的潛水或干式安  裝污水泵
小型污水處理廠引水渠破碎需求的經濟性解決方案
在處理之前對柵渣進行有效的破碎
對污泥大量細碎，可提高消化車間的處理效率
工業生產污泥的處理
破碎機是為了處理現代社會產生的污水和污泥而設計的。可以處理所有進入社區，工業廢水收集站和污水處理系統中的各種廢物。
破碎力強而節省能源
雙軸在不同的轉速下運行—增加了對固體的撕扯能力。
低的運轉速度（典型的轉速為50-80rpm）可產生高的扭矩。
刀片較低的圓周速度確保能量不浪費在水損耗上，同時使磨蝕磨損率最小。
具有多項專利。

按污水流入角度設置破碎機上的后傾式刀片軸。這種設計可捕獲任何排出物.如需重新處理，可以讓物體墜入刀片架下方的內置異物阱。刀片組不同的轉速可以撕裂纖維物質，刀齒的前沿和側邊可以把塑料剪切為碎片。刀片的周邊平面還可以壓碎脆性物體。
      結構及工作過程
破碎機主要由驅動部件.主動軸.從動軸.銑刀.密封.殼體等構成。破碎機驅動裝置帶動主動軸轉動，同時主動軸通過精密齒輪帶動從動軸傳動，使固定于兩軸上的銑刀呈逆向旋轉，而將固體物咬擠破碎
結構特點
破碎機減速機及電動機采用軸裝式傘齒輪斜齒輪減速器，使得破碎機結構緊湊，安  裝維護更為方便。
破碎機主動軸和從動軸轉速不一，以便銑刀間夾渣的自清。
破碎機所用銑刀呈左螺旋狀和右螺旋狀，裝入主動軸和從動軸后再按左螺旋狀和右螺旋狀布置，以減少破碎力，提高破碎機傳動平穩性。
破碎機軸承部采用密封，以便保證軸承正常工作
獨立的切割刀片和墊片
切割刀片和墊片用高強度合金鋼，表面打磨均勻并硬化處理至最小45-50hrc。
切割刀片.墊片和軸之間水平間隙不超過0.65mm，確保切割刀片正常驅動，減少磨損，并增加墊片的壓力。
為保證顆粒大小，刀片齒尖高度不應超過齒根直徑13毫米。
軸，破碎機的驅動軸和被驅動軸由高強度合金鋼制成，調質處理，滿足強度要求。
主要技術參數及外形尺寸 3.2.2.主要材料

切割刀片：             8620熱處理合金鋼

軸：                4140熱處理六角鋼

底座和外殼：            astm a536球墨鑄鐵

密封面：                碳化鎢/碳化鎢

橡膠件：                丁腈橡膠 3.2.3.防腐蝕

制造管道式污泥粉  碎機的全部材料應適用于污水處理廠的腐蝕性環境，未經保護或非防腐性材料應按要求進行處理。 3.2.4.控制系統

1、控制模式：管道式粉  碎機配套電氣控制箱應為粉  碎機提供獨立控制。

2、電氣控制箱裝有粉  碎機的“開－關/重新設置－遠程”三檔選擇開關。在 “關/重新設置”檔，對應的設備應停止運轉；在 “開”檔，對應的設備運轉；在 “遠程”檔，對應設備的開/關由遠程控制器控制開或停；設備故障后，只有通過選擇開關才能實現系統重新設置。

3、安  全措施

a、當粉  碎機堵塞情況發生時，電控箱會停止粉  碎機，并使之反轉來清除障礙物。堵塞清除后，控制系統會使粉  碎機恢復到正常運轉狀態。如果堵塞情況仍存在，控制系統自動在30秒內執行反轉過程，最多可以執行三次。如若三次反轉后堵塞情況仍存在，控制系統會斷掉電動機的電源，并啟動延遲和不正常狀態指示燈。

b、如果粉  碎機正常運轉時，突然停電，則當電源恢復后，粉  碎機重新開始運轉。

c、如果粉  碎機非正常運轉時，突然停電，則當電源恢復后，不正常狀態指示燈會自動啟動。

d、粉  碎機的重置必須通過電氣控制箱實現。

4、電控箱外殼要求采用不銹鋼304材質，要求防護等級ip55或以上。 3.2.5.檢測

1、粉  碎機和電氣控制箱均整體安  裝，安  裝精度符合gb標準及供應商的規定。

2、安  裝時，供應商派具有豐富經驗的技術人員指導安  裝，并負責最終安  裝和設備啟動測試的檢查和確認，并做到開機兩個小時，以證明設備的穩定性。

3、供應商提供操作和維修手冊，手冊內容包括設備描述、操作說明書、圖紙、維修技術、保養時間表、潤滑劑  。 3.3.備品備件及報價

    供方應提供隨機備品備件（包括但不限于：機械密封1套、刀片1套）和專用工具1套以及正常運轉三年所需備品備件的詳細清單，由業主審查確定。

隨機的備品備件和專用工具以套計，包含在設備價格中。三年用的其它備品備件和推薦給業主的備品備件，須另列清單并單獨報價。
