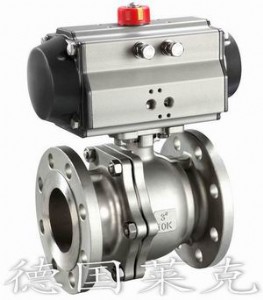

德國萊克lik品牌-進口氣動球閥采用高精度氣動執行器及精鑄球閥組成。主要分為氣動軟密封球閥及氣動硬密封球閥兩大類。氣動法蘭球閥具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性好、維修容易、安 裝方便、適應性強等優點。氣動法蘭球閥可配行程限位開關、電磁閥、減壓閥及0.4-0.7mpa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動法蘭球閥特別適合于介質是粘稠、含顆粒、纖維性質的場合。氣動法蘭球閥,氣動軟密封球閥,氣動硬密封球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
氣動法蘭球閥 產品特點
（1）流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
（2）止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
（3）閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。
（4）閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
（5）由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
（6）下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
進口氣動法蘭球閥 技術參數
|
公稱通徑dn(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
額定流量系數kv |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
|
公稱壓力(mpa) |
pn1.6、2.5、4.0、6.4 mpa；ansi 150、300lb |
|||||||||||
|
允許壓差(mpa) |
≤公稱壓力 |
|||||||||||
|
閥體形式 |
兩段式鑄造球閥 |
|||||||||||
|
連接形式 |
法蘭式、焊接式、螺紋式 |
|||||||||||
|
閥芯形式 |
"o"型球形閥芯 |
|||||||||||
|
密封填料 |
v型聚四氟乙烯填料、柔性石墨填料等 |
|||||||||||
|
流量特性 |
近似快開型 |
|||||||||||
|
動作范圍 |
0～90° |
|||||||||||
|
泄露量q |
按gb/t4213-92，小于額定kv0.01％ |
|||||||||||
|
可調范圍 |
250：1 |
350：1 |
||||||||||
|
配置執行機構 |
可配gt、sr、st、at、aw等系列氣動執行機構 |
|||||||||||
|
控制方式 |
開關型(開關兩位控制)、調節型(4～20ma控制) |
|||||||||||
進口氣動法蘭球閥 執行器參數
|
執行器型號 |
gt、at、ar、aw系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7mpa |
|
氣源接口 |
g1/4"、g1/8"、g3/8"、g1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構：氣關式(b)--失氣時閥位開(fo)；氣開式(k)--失氣時閥位關(fc) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
進口氣動法蘭球閥 零件材料
|
零件名稱 |
材料 |
|||
|
閥體 |
wcb |
304(cf8) |
316(cf8m) |
316l(cf3m) |
|
球體 |
2cr13+氮化處理 |
304 |
316 |
316l |
|
閥桿 |
2cr13 |
304 |
316 |
316l |
|
閥座密封圈 |
ptfe(聚四氟乙烯)、ppl(對位聚苯 )、金屬密封(硬質合金) |
|||
|
填料 |
v型ptfe四氟填料、柔性石墨 |
|||
進口氣動法蘭球閥 性能規范
|
公稱通徑dn(mm) |
dn15-300 |
|||||
|
公稱壓力 |
pn(mpa) |
1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
|
試驗壓力 |
強度試驗 |
1.5 |
2.4 |
3.75 |
6.0 |
9.60 |
|
密封試驗 |
1.1 |
1.76 |
2.75 |
4.4 |
7.04 |
|
|
低壓氣密試驗 |
0.5～0.7 |
|||||
|
適用介質 |
水、油、蒸氣、硝酸 類(溫度≤200℃)、醋酸 類(溫度≤200℃) |
|||||
