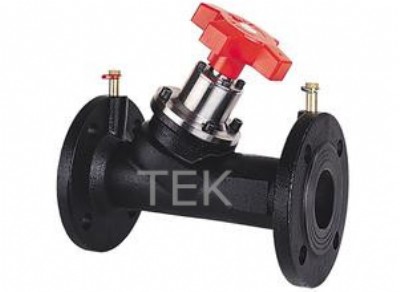

進口靜態平衡閥

   德國泰科閥門（國際）有限公司—廣東總代理

germany tek valves (international) co., ltd, guangdong general agent

    進口靜態平衡閥亦稱平衡閥、手動平衡閥、數字鎖定平衡閥、雙位調節閥等，它是通過改變閥芯與閥座的間隙靜態平衡閥（開度），來改變流經閥門的流動阻力以達到調節流量的目的，其作用對象是系統的阻力，靜態平衡閥能夠?qū)⑿碌乃�量按照設計計算的比例平衡分配，各支路同時按比例增減，仍然滿足當前氣候需要下的部份負荷的流量需求，起到熱平衡的作用。

進口靜態平衡性能

1、優秀的調節性能；

2、優秀的截止功能；

3、精確到1/10圈的開啟圈數顯示；

4、理論流量特性曲線為等百分比（近似）特性，當閥權度為30-50％時，實際流量特性為線性；

5、具備開度鎖定功能，非物業管理人員無法改變設定狀態；

6、可方便有效地對壓力、流量進行調節，配套智能儀表可方便地顯示工作壓差與流量，指導和記錄平衡調節方案；

7、聚四氟乙烯密封，密封性能可靠，使用壽命長；

8、根據其開度百分比和閥門前后壓差，可計算通過閥門的流量；

9、內部元件用不銹鋼、銅合金制造，抗銹蝕性能強；

10、內升降閥桿無須預留操作空間；

11、閥體材質：dn15-dn300為灰鑄鐵；dn350-dn600為碳素  鑄鋼；dn15-dn32為鍛壓銅合金。

進口靜態平衡主要特點

    進口平衡閥是一種特殊功能的閥門，閥門本身物特殊之處，只在于使用功能和場所有區別。 在某些行業中，由于介質（各類可流動的物質）在管道或容器的各個部分存在較大的壓力差或流量差，為減小或平衡該差值，在相應的管道或容器之間安  設閥門，用以調節兩側壓力的相對平衡，或通過分流的方法達到流量的平衡，該閥門就叫平衡閥。

 (1)直線型流量特性，即在閥門前后壓差不變情況下，流量與開度大體上成線性關系；

 (2)有精確的開度指示；

 (3)有開度鎖定裝置，非管理人員不能隨便改變開度；表連接，可方便地顯示閥門前后的壓差及流經閥門的流量。盡管平衡閥具有很多優點，但它在空調水系統的應用還存在不少問題。如果這些問題解決不好，平衡閥的特點并不能充分顯現出來。平衡閥的作用是為了調節系統內，各個分配點的（如每一個樓座）的預定流量。每一座樓的入口處都安  裝平衡閥，可以使供暖系統的總流量得到合理分配。

進口靜態平衡原理介紹

  進口靜態平衡閥是一種具有數字鎖定特殊功能的調節型閥門，采用直流型閥體結構，具有更好的等百分比流量特性，能夠合理地分配流量，有效地解決供熱（空調）系統中存在的室溫冷熱不均問題。同時能準確地調節壓降和流量，用以改善管網系統中液體流動狀態，達到管網液體平衡和節約源的目的。

閥門設有開啟度指示、開度鎖定裝置及用于流量測定的測壓小閥，只要在各支路及用戶入口裝上適當規格的平衡閥，并用專用智能儀表進行一次性調試后鎖定，將系統的總水量控制在合理的范圍內，從而克服了“大流量，小溫差”的不合理現象。 既可安  裝在供水管上，也可以安  裝在回水管上，

一般要安  裝在回水管上，尤其對于高溫環路，為方便調試，更要裝在回水管上，安  裝了平衡閥的供（回）水管不必再設截止閥。 在管道系統中安  裝靜態平衡閥，通過對其的調節來改變系統管道特性阻力數比值，達到與設計要求一致。系統調試合格后，不存在靜態水力失衡問題。

    調試合格的系統如處于部分負荷運行狀態，在總流量減少時由靜態平衡閥所調節的各分支管道會自動同比減少流量，但各分支管道所設定的流量比值不變。

平衡閥的性能與用途

1、手動平衡閥

  手動平衡閥具有造價低，元件使用壽命長等優點，對支路不多的小型管網也可方便進行水力工況平衡。對于熱源主動變量管網只能采用手動平衡閥，因?yàn)橹挥惺謩悠胶忾y才能保證流量的一致等比變化，而一切自力式平衡閥都不能保證熱源主動流量運行。如前述大型直聯管網手動平衡閥可用于壓力工況的調整。

 1.1手動平衡閥的特性曲線

 1）截止閥特性曲線

 2）線性特性閥實際工作曲線（閥權度0.2）

 3）線性特性

 4）等百分比特性曲線

   閥門特性曲線決定了閥門的調節性能，如截止閥的流量曲線，如果認為95％—100％之間的流量變化是沒有意義的，那么開度從0—5％即實現了流量的全程變化，這樣的閥門是不能作為水力工況平衡調節使用的。

   由于閥門理論特性曲線是在定壓差下測試，而實際工況只要閥權度不為1則閥門在小開度下閥前后壓差大，大開度時閥前后壓差小，導至閥dg/dc值在小開度變大，在大開度時變小，使閥門實際工作曲線向快開方向偏移，閥權越小其偏移越大，對于直線特性的閥門由于實際性能的偏移會導致閥門的有效調節的開度空間變小，因此閥門的理論性曲線以下弦弧如等百分比特性為好。等百分比（對數）特性曲線閥門，在閥權度0.3—0.5時實際工作曲線可能接近直線特性。
