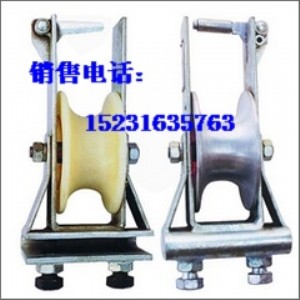

朝天式放線滑車
用途：用于直線桿橫擔上延放中小截面單導線
產品編號 型號 額定負荷(kn) 外徑(mm) 底徑(mm) 輪寬(mm) 適用導線 重量(kg) 滑輪材料
b069 scd-5 5 80 48 50 lgj25-120 1.3 鋁輪
b070 scd-20 20 120 60 60 lj25-185
lgj35-240 2.6
b071 scn-5 5 80 48 50 lgj25-120 1.0 尼龍輪
b072 scn-20 20 120 60 60 lj25-185
lgj35-240 2.0
朝天座掛兩用放線滑車
用途：即可作懸掛放線滑車，又可作朝天放線滑車
產品編號 型號 規格（mm）外徑/輪寬 額定負荷（kn） 自重 滑輪材料
b073 shc-0.5 80/50 5 1.9 鋁輪
b074 shc-2 120/58 20 3.5
b075 shc-2n 80/50 5 1.4 尼龍輪
b076 shc-2n 120/58 20 2.5
單輪放線滑車
用途：適用在直線桿塔上展放鋁絞線
特點：鉗壓和鋼絲繩連接器、旋轉連接器可以從槽內通過
產品編號 型號 使用范圍(mm2) 額定載荷(kn) 輪徑(mm) 輪寬(mm) 重量(kg)
b001 fh(l)-0.5 lgj25-70 5 φ120 40 2
b002 fh(l)-1 lgj95-120 10 φ160 50 3.2
b003 fh(l)-2a lgj150-240 20 φ220 60 3.8
b004 fh(l)-2b lgj150-240 20 φ250 60 5.2
b005 fh(l)-4 lgj300-400 40 φ320 80 10.5
b006 fh(l)-5 lgj400-500 50 φ400 83 12
b007 fh(n)-0.5 lgj25-70 5 φ120 40 1.5
b008 fh(n)-1 lgj95-120 10 φ160 50 2.4
b009 fh(n)-2a lgj150-240 20 φ220 60 2.6
b010 fh(n)-2b lgj150-240 20 φ250 60 3.7
b011 fh(n)-4 lgj300-400 40 φ320 80 7.5
b012 fh(n)-5 lgj400-500 50 φ400 83 8
單輪放線鋁尼龍滑車
用于直線桿上延放鋁線和鋼芯鋁絞線,鉗壓管可以從輪槽內通過,滑車懸掛部分,有吊鉤式和掛板式.
產品
編號 型號 規格 適用導線
(mm2) 額定負荷
(kn) 重量
(kg) 產品
編號 型號
(尼龍) 規格 重量
(kg)
3151 tsih-1 φ120*30 25-50 5 2.5 2130 sihn-1 φ120*30 1
3152 tsih-2 φ140*40 70-95 10 3 2131 sihn-2 φ140*40 1.3
3153 tsih-3 φ160*40 120-150 15 4 2132 sihn-3 φ160*40 1.8
3154 tsih-4 φ200*40 185-240 20 4.2 2133 sihn-4a φ200*40 2.3
3155 tsih-5a1 φ250*40 300-400 20 6.5 2134 sihn-5a1 φ220*50 3
3156 tsih-5a2 φ250*60 300-400 20 7.5 2135 sihn-5a2 φ250*60 4.7
3157 tsih-5a3 φ300*70 300-400 20 9.8 2136 sihn-5a3 φ320*60 6.5
3158 tsih-6 φ400*80 300-500 30 17 2137 sihn-6 φ400*80 13
朝天鉤式兩用鋁 尼龍滑車
用途:既可作懸掛型放線滑車又可以作朝天放線滑車.特點:滑輪有鋁尼龍輪供選,尼龍輪采用mc尼龍制作,強度高,重量比鋁輪輕二分之一,使用時間長.
產品編號 型號 適用導線
(mm2) 額定負荷
(kn) 重量
(kg)
3138 tczf-5 lgj25-185 5 1.7
3139 tczf-10 lgj25-185(120*30) 10 2
3140 tczf-15 lgj35-240 15 2.5
