帶式輸送機用斷帶保護裝置

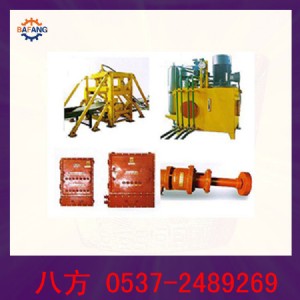

zbd80帶式輸送機用斷帶保護裝置作為帶式輸送機的斷帶、失速保護及多臺皮帶間實現集中控制和通訊監控之用。它具有動作可靠、整機聯動、上位機監控等特點，解決了機械式斷帶抓捕器動作不一致、無法監控等難點，是機械式斷帶抓捕器的替換產品。特別適應于要求可靠性高和系統可監控的場合，廣泛應用于電力、煤炭、礦山等行業的皮帶機上。該系統由斷帶保護裝置控制箱、隔爆型速度傳感器、抓捕機構、上下閘塊、機架等五部分組成；單臺設備由左、右對稱的兩部分組成，結構采用漸開線型凸輪壓帶方式。
【工作原理】
   速度傳感器檢測皮帶運行狀況，控制箱根據速度傳感器反饋的信號發出控制信號，當皮帶輸送機發生斷帶時，控制箱發出斷帶控制指令，斷帶抓捕機構抓捕斷帶下滑的皮帶，將事故控制在初始階段，防止事故擴大，同時切斷皮帶輸送機控制回路電源，停止皮帶主電機運行。
【性能特點】
    1、正常輸送時上下閘塊與皮帶不接觸，抓捕機構旋轉至皮帶兩側，以避免影響皮帶機正常輸送；
    2、測速傳感器通過恒張力彈簧裝置與上皮帶下方緊密貼合，保證接觸可靠，發訊準確：
    3、該產品采用機電一體化設計，可根據用戶皮帶機的工況設置，滿足用戶要隸，在安  全下滑距離內不實施抓捕：
    4、抓捕機構采用敞開式凸輪壓帶方式，該方式的特點是體積小、結構緊湊，抓捕膠帶的拉力隨著膠帶下滑力的增大而增加：
    5、抓捕機構由左、右對稱兩部分組成，抓捕機構的關鍵部分是精鑄件、強度大，下閘塊表面為圓弧狀且加裝閘帶，能保證在抓捕時與皮帶緊密接觸、防止打滑，避免對皮帶的二次損壞：
    6、該斷帶抓捕裝置采用多點布置方式，輸送機沿途布置的控制箱并聯在一起，當任一個傳感器檢測到皮帶運行異常（斷帶）時，可以控制沿途布置的所有斷帶抓捕裝置同時實施抓捕皮帶，抓捕動作同步、靈敏、可靠：
    7、該斷帶抓捕裝置具有人工試驗功能，可隨時在現場進行抓捕動作試驗，試驗方便：
    8、采用整體式安  裝支架，其強度比分體式支架大大增加，安  裝方便，只需在原輸送機的兩組輸送機架中間安  裝固定即可。
【產品適用范圍】
帶寬為800-2000mm的帶式輸送機
鋼性架式、落地式、吊掛式輸送機：
皮帶機傾角：≥6°；
托輥槽角：適應于各種槽角；
【技術參數】
電源：127vac;
最大工作電流：3a；
單側制動寬度（可調）：100mm--150mm；
額定制動力：80kn/套
在不同傾角的皮帶輸送機上的最大安  裝間距供參考
