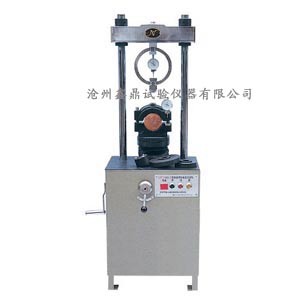

一、路面材料強度測定儀介紹：

路面材料強度試驗儀主機是一種多功能公路路基、路面材料試驗儀器。可用來測定各種粘合料穩定土試件的無測限抗壓強度，測定土和路面材料的承載比，測定瀝青混合料的熱穩定性和抗塑性流動的性能－穩定度和流值。
路面材料強度試驗儀主機主要技術參數：

最大額定載荷：100kn；絲杠盤最大升降距離：200mm；機動速度：快速：50mm/min，慢速：1mm/min；手動速度：1／6／搖把每圈。

二、路面材料強度測定儀結構原理

    本機由底座、減速箱、立柱、橫梁及罩殼等組成。

    電動機及控制電器置于底座內，減速箱置于底座上。

橫梁、減速箱及底座經兩根立柱相聯接，橫梁并可上下調節，以適應不同高度的試樣，橫梁下平面可聯接測力環。

底座及減速箱外面裝有罩殼。

本機加載有兩種形式，一種是電動，電動機由同步齒形帶傳遞給減速箱，經減速箱減速后，旋轉運動轉換成絲桿的垂直運動，從而達到對試樣垂直加載的功用。另一種是手動，將調速手柄置于空檔，即可用搖手柄進行手動加載。

三、ld127—ii型路面材料強度試驗儀操作規程

 1、主機操作面板上有控制電機正反轉和停止三個按鈕及相應的指 示燈泡，使用前應先按一下停止按鈕而后接通電源此時紅色燈泡應顯示。

 2、使用變速操作扳手選擇選擇快速或慢速時，應開車變速不要在 停止?fàn)顟B(tài)下強行板動以免零件損壞，絲杠升降速度為50mm/min適用于 瀝青混凝土的馬歇爾試驗，絲杠升降速度為1mm/min適用于承載比試驗等。

3、在試驗前應將所有的測試儀表和需要的附件各就其位加以固定 或放置平穩，此時應對照兩側力柱上刻畫的調平頂盤上下極限位置，如能滿足要求方可開始試驗。

4、正式試驗前應先開空車運行1-2分鐘查看機器有無異常，確認 無異常后方可正式使用。

四、安  裝、試車、保養

1、試驗儀應安  裝在清潔、干燥、溫度均勻、周圍無震動、無腐蝕性氣體影響的房間里。

2、安  裝地點應位置適當，便于操作和保養。

3、安  裝地基牢固可靠。

4、電器要可靠接地。

5、每一年向機內加鋰基潤滑油。

6.  電動操作時，搖手柄不允許裝在機上，以免傷人。
