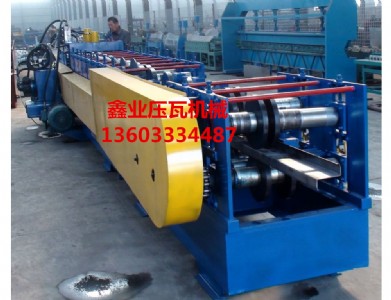

z型鋼檁條成型機

全自動模具切斷、沖孔z型鋼設備輥軋的c型檁條成品具有良好的抗彎抗壓性能，平直度好、全自動定長切割、自動沖孔、自動化程度高，安  裝快捷方便。產品可作為大中型工業民用建筑的主體受力結構，如廠房、倉庫、機車庫、飛機庫、展覽館、影劇院、體育場館、集市花棚的屋面承重荷載和墻面支撐。

主要技術參數

安  裝外形尺寸：23000×1000×1300mm

電控系統：全機采用plc變頻控制

主機功率：11kw

液壓剪切功率：15kw

生產速度：約9m/min

液壓站壓力：18-20mpa

檁條軋制規格：80-300中的各種規格

板材厚度：1.5-3 mm

設備外形尺寸:10000mm*950mm*1000mm

設備總重量:5.5t

軋制寬度:160-300mm

主機大架構造:350 h 鋼焊接而成

滾壓成型排數:16排

成型軸材質：45# 鋼 淬火處理

成型軸尺寸：φ80mm

成型壓輥材質：45# 鋼 鍍硬鉻處理

傳動方式：鏈輪鏈條傳動

鏈輪鏈條規格：1.5寸

設備總功率：20.5kw

電機功率:15kw

設備成型速度:8-10米/分

滾壓材質厚度：1-3mm

電腦控制系統:plc控制電器型號

液晶顯示屏:5.7英寸液晶顯示屏，包含中英文對照程序

工作原理:采用全自動工業電腦plc控制系統，準確控制出板尺寸，壓板精度，滾壓速度

液壓剪切系統:剪切模具材料,cr12 高溫淬火處理

剪切模具材料

液壓剪切功率:5.5kw
