ls型螺旋輸送機

ls型螺旋輸送機采用din15261-1986標準，設計制造符合jb/t7679-45《ls型螺旋輸送機》專業標準，ls型螺旋輸送機螺旋直徑為100～1250mm，共十一種規格，分為單驅動和雙驅動兩種型式。單驅動螺旋輸送機最大長度可達35mm，其中ls1000、ls1250型最大長度為30m。ls型螺旋輸送機長度每0.5m一檔，可根據需要選定。ls型螺旋輸送機中間吊軸承采用流動、滑動可互換的兩種結構，阻力小、密封性強、耐磨性好。還可根據用戶要求配置測速報警裝置及電動出料閥。

ls型螺旋輸送機分小，中，大，特大型，共十二種規格，根據所輸送物料的類別，有三種填充系列（φ=0.45，0.33,0.15）四種轉速可選擇

物料塊度：          物料磨琢性          填充系數         k          a

粉  狀            無磨琢性，半磨琢性      0.35 -0.40     0.0415       75

粉  狀                    磨琢性           0.25-0.30     0.0565      35

小塊狀a<60mm      無磨琢性，半磨琢性    0.25-0.60       0.0537     45

小塊狀a<60mm      無磨琢性，半磨琢性　  0.25-0.25     0.0645      25

應用范圍

滄州英杰生產的螺旋輸送機，廣泛應用于化工、建材、糧油、飼料、食品、冶金、礦山、塑料、醫  藥等行業；適用于水平或小于20度傾角，輸送粉  狀、粒狀和小塊狀物料，如水泥、煤粉  、糧食、化肥、灰渣、砂子等，物料溫度200度以下。
        ls型螺旋輸送機不宜輸送易變質、粘性大、易結塊的物料，因為這些物料在輸送時會粘結帳螺旋上，并隨之旋轉而不向前移動或者在吊軸承處形成物料的積塞，而使螺旋機不能正常工作。
        ls型螺旋輸送機螺旋直徑從200毫米到500毫米，共有五種規格，長度從4米到70米，每隔0.5米一檔，選型時應符合標準公稱長度，特殊需要可在選配時另行提出。
三、分類
        按螺旋機驅動方式分為兩種：
        c1制法—螺旋機長度小于35m時，單端驅動。
        c2制法—螺旋機大于35m時，雙端驅動。
        按螺旋機中間吊軸種類分：
        m1—為滾動吊軸承，采用80000型密封軸承，軸蓋上另有防塵密封結構，常用在不易加油，不加油或油對物料有污染的地方，密封效果好，吊軸承壽命長，輸送物料溫度80℃（訂貨時可不注明）。
        m2—為滑動吊軸承，設防塵密封裝置，常用在輸送物料溫度比較高80℃，或輸送液狀物料。
四、型號意義

　　1、按ls型螺旋輸送機驅動方式分為(1)螺旋輸送機長度小于35m時，單端驅動。(2)螺旋輸送機長度大于5m時，雙端驅動。

　　2、按ls型螺旋輸送機中間吊軸承種類分為(1)為滾動吊軸承。采用80000型密封軸承，軸蓋上另有防塵密封結構，常用在不易加油、不加油或對物料有污染的地方，密封效果好、吊軸承壽命長，輸送物料溫度t≤80℃。(2)為滑動吊軸承。設有防塵密封裝置，有鑄銅瓦，合金耐磨鑄鐵瓦，銅基石墨少油潤滑瓦，常用在輸送物料溫度比較高(t>80℃)或輸送液狀物料。訂貨時要注明軸瓦材質，不注明則按(1)供貨。

　　ls型螺旋輸送機的型號說明：

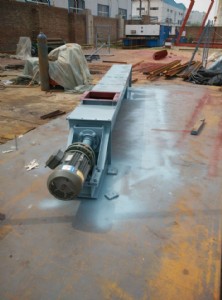

　　ls型螺旋輸送機的外形圖：

　　ls螺旋輸送機一般分為有軸螺旋輸送機、無軸螺旋輸送機兩種。有軸螺旋輸送機由螺桿、u型槽蓋板、進、出料口和驅動裝置組成，而無軸螺旋輸送機則把螺桿改為無軸螺旋，并在u型槽內裝置有可換襯體，結構簡單。物料由進口輸入，經螺旋推動后由出口輸出，整個過程可在一個密封的槽中進行，降低了噪聲，減少了異味的排出。

　　ls型螺旋輸送機特點：

　　1、ls型螺旋輸送機頭部和尾部軸承移到殼體外部，消除了由于密封不嚴漏料而降低軸承壽命的可能性。

　　2、ls型螺旋輸送機中間吊軸承采用滾動、滑動可以互換的兩種結構，均設防塵密封裝置，采用迷宮密封，密封件用尼龍及塑料王，密封性強，耐磨性好，滑動瓦有需加潤滑劑  的鑄銅瓦，合金耐磨鑄鐵瓦和銅基石墨少油潤滑瓦，軸承壽命可達10000小時。

　　3、ls型螺旋輸送機螺旋葉片的表面涂有耐磨材料，其壽命與常規葉片相比可提高一倍。

　　4、傳動部分采用擺線輪減速機，整機噪音低，適應性強，操作維修方便。

　　ls型螺旋輸送機規格表：
