一、jj-5水泥膠砂攪拌機主要技術參數

1、攪拌葉寬度: 135mm 2、攪拌鍋容量: 5 l
3、凈 重: 70kg
4、攪拌葉轉速:自轉:低: 140±5 高: 285±10 公轉:低: 62±5 高: 125±10

5、外形尺寸：600x320x660mm

6、凈重：70kg

二、jj-5水泥膠砂攪拌機結構

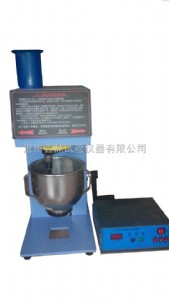

滄州市鑫鼎試驗儀器有限公司生產的jj-5型水泥膠砂攪拌機 主要有雙速電機、加砂箱、傳動箱、主軸、偏心座、攪拌葉、攪拌鍋、底座、立柱、支座、外罩、程控器等組成。

三、jj-5水泥膠砂攪拌機工作原理

雙速電動機（1）通過聯軸器（2）將動力傳給傳動箱（10）內的蝸桿（3）再經蝸輪（6）及一對齒輪（7）和（9）傳給主軸（8）并減速。主軸帶動偏心座（12）同步旋轉，使固定在偏心座（12）上的攪拌葉（16）進行公轉。同時攪拌葉通過攪拌葉軸（14）上端的行星齒輪（13）圍繞固定的內齒輪（11）完成自轉運動。攪拌鍋（17）與支座（18）用偏心槽旋轉鎖緊、砂罐內加砂子后，可在規定時間自動加砂或手動加砂，手柄（20）用于升降和定位攪拌鍋位置用。

四、jj-5水泥膠砂攪拌機操作規程

1、接通電源，紅色指示燈亮表示已接通。

2、把水加入鍋內，再加入水泥，把鍋放在固定架上，上升至位置。

3、開動機器，低速攪拌30s后，在第二個30s開始的同時均勻的將沙子加入鍋內，（當各級沙量分裝時，從最粗粒級開始，依次將所需的每級沙量加完），把機器轉至告訴，再拌30s。

4、停拌90s，在第一個15s內用一膠皮刮具將葉子片和鍋壁上的膠砂，刮入鍋中間。

5、開啟電源，在高速下繼續攪拌60s，各個攪拌階段，時間誤差應在±1s以內。

6、攪拌完畢后，清洗并擦干攪拌鍋及攪拌機，及時切斷電源。

7、遇有故障，及時修理，不得帶病操作。
