hiwin直線導軌特定：

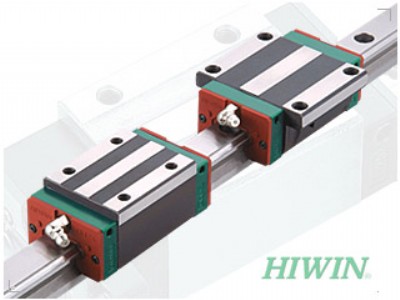

hg 重負荷型滾珠線性滑軌
重負荷型線性滑軌，為四列式單圓弧牙型接觸線性滑軌，同時整合最佳化結構設計之超重負荷精密線性滑軌，相較于其他之線性滑軌提昇了負荷與剛性能力；具備四方向等負載特色、及自動調心的功能，可吸收安 裝面的裝配誤差，得到高精度的訴求。高速度、高負荷、高剛性與高精度化概念已成為未來全世界工業產品發展的趨勢，hiwin 四列式超重負荷線性滑軌，即為基于此理念開發之產品。
型號有：
高組裝方形型號：hgh15ca hgh20ca hgh20ha hgh25ca hgh25ha hgh30ca hgh30ha hgh35ca hgh35ha hgh45ca hgh45ha hgh55ca hgh55ha hgh65ca hgh65ha
高組裝法蘭形型號：hgw15ca hgw20ca hgw20ha hgw25ca hgw25ha hgw30ca hgw30ha hgw35ca hgw35ha hgw45ca hgw45ha hgw55ca hgw55ha hgw65ca hgw65ha
高組裝法蘭形下鎖式型號：hgw15cb hgw20cb hgw20hb hgw25cb hgw25hb hgw30cb hgw30hb hgw35cb hgw35hb hgw45cb hgw45hb hgw55cb hgw55hb hgw65cb hgw65hb
高組裝法蘭形上下鎖式型號：hgw15cc hgw20cc hgw20hc hgw25cc hgw25hc hgw30cc hgw30hc hgw35cc hgw35hc hgw45cc hgw45hc hgw55cc hgw55hc hgw65cc hgw65hc
hgl15ca,hgl25ca,hgl25ha,hgl30ca,hgl30ha,hgl35ca,hgl35ha,hgl45ca,hgl45ha,hgl55ca,hgl55ha
eg 低組裝型滾珠線性滑軌
低組裝型滾珠線性滑軌系列使用四列鋼珠承受負荷設計，使其具備高剛性、高負荷的特性，同時具備四方向等負載特色、及自動調心的功能，可吸收安 裝面的裝配誤差，得到高精度的訴求；加上降低組合高度及縮短滑塊長度，非常適合高速自動化產業機械及空間要求的小型設備使用。滑塊上設有鋼珠保持器以防止鋼珠脫落，此設計不僅方便客戶安 裝線性滑軌，當取下滑塊時亦不會有鋼珠脫落的情形發生，且在精度允許下具備互換性。
滑軌型號：
eg 系列使用四列承受負荷設計，使其具備高剛性、高負荷的特性， 同時具備四方向等負載特色、及自動調心的功能，可吸收安 裝面的裝配誤差，得到高精度的訴求。 加上降低組合高度及縮短滑塊長度，非常適合高速自動化產業機械及空間要求的小型設備使用。
低組裝方形上鎖式型號：egh15sa egh15ca egh20sa egh20ca egh25sa egh25ca egh30sa egh30ca
低組裝法蘭形上鎖式型號：egw15sa egw15ca egw20sa egw20ca egw25sa egw30sa egw30ca
低組裝法蘭形下鎖式型號：egw15sb egw15cb egw20sb egw20cb egw25sb egw25cb egw30sb egw30cb
qh 靜音式重負荷型滾珠線性滑軌
靜音式線性滑軌系列，乃基于四列式單圓弧牙型接觸設計，為提升競爭優勢，而積極研發之高性能線性滑軌。採用 synchmotion? 技術的qh系列線性滑軌搭載具儲油功能的專利同步聯結器，可有效降低運轉時噪音、提升運轉平順性、壽命與潤滑效率。採用 synchmotion? 技術的靜音式重負荷型線性滑軌具有更廣泛的產業應用性，更適用于高速、寧靜與低發塵需求的高科技產業。
qe 靜音式低組裝型滾珠線性滑軌
靜音式線性滑軌系列，乃基于四列式單圓弧牙型接觸設計，降低組合高度與縮短滑塊長度，非常適合高速自動化產業機械及空間要求的小型設備使用。採用 synchmotion? 技術的qe系列線性滑軌搭載具儲油功能的專利同步聯結器，可有效降低運轉時噪音、提升運轉平順性、壽命與潤滑效率。具有更廣泛的產業應用性，更適用于高速、寧靜與低發塵需求的高科技產業。
型號有： qhh15ca,qhh20ca,qhh20ha,qhh25ca,qhh25ha,qhh30ca,qhh30ha,qhh35ca,qhh35ha,qhh45ca
qhw15ca,qhw15cb,qhw15cc,qhw20ca,qhw20cb,qhw20cc,qhw20ha,qhw20hb,qhw20hc,qhw25ca,qhw25cb,qhw25cc,
qhw25ha,qhw25hb,qhw25hc,qhw30ca,qhw30cb,qhw30cc,qhw30ha,qhw30hb,qhw30hc,qhw35ca,qhw35cb,qhw35cc,qhw35ha,qhw35hb,qhw35hc,qhw45ca,qhw45cb,qhw45cc
we 寬幅型滾珠線性滑軌
採用四列鋼珠承受負荷設計，藉由45度的接觸角度設計，具備四方向等負載特色、及自動調心的功能，可吸收安 裝面的裝配誤差，得到高精度的訴求。同時，增大線軌寬度及降低了組合高度，實現超高扭轉阻抗，在環境有要求空間限制時，或有大力矩作用的需求下，可採用單軸的方式使用。
rg 滾柱型線性滑軌
滾柱型線性滑軌以滾柱型滾動體取代了鋼珠，為實現超高剛性與超重負荷能力而設計；透過滾動體與滑軌與滑塊的線接觸方式，讓滾動體在承受高負荷時僅僅形成微量的彈性變形，更藉由45度的接觸角度的設計，讓整體線性滑軌達到四方向等高剛性、等高負荷能力的特性表現。透過超高剛性的實現，可大幅提升加工精度，達到高精度的訴求；由于超重負荷的特性，進而延長線性滑軌的使用壽命。非常適合高速自動化產業機械及高剛性需求的設備使用。
四方型滾柱系列：rgh25ca,rgh25ha,rgh30ca,rgh30ha,rgh35ca,rgh35ha,rgh45ca,rgh45ha,rgh55ca,rgh55ha,rgh65ca,rgh65ha
法蘭型滾柱系列：rgw25cc,rgw25hc,rgw30cc,rgw30hc,rgw35cc,rgw35hc,rgw45cc,rgw45hc,rgw55cc,rgw55hc,rgw65cc,rgw65hc
mgn 系列線性滑軌特點
1. 體積小、輕量化，特別適合小型化備使用。
2. 滑塊、滑軌材質提供不銹鋼及合金鋼兩種。
不銹鋼材質之線性滑軌，包含滑塊、滑軌及其它金屬配件
如鋼珠、保持器等，皆使用不銹鋼材質，具備防銹的特性。
3. 採用哥德型四點接觸設計，可承受各方向負荷，
具備剛性強，精度高等特性。
4. 有鋼珠保持器設計，在精度允許下具備互換性。
mgw 系列大幅提高軌寬之設計特點如下
1. 加寬滑軌之設計大幅提升力矩負荷能力，可單軸使用。
2. 哥德型四點接觸設計，可承受各種方向之負荷并具有高剛性之特點。
3. 滑塊裝有微小型保持鋼絲，取下滑塊鋼珠也不會脫落。
4. 滑軌、滑塊及所有金屬配件均採用不銹鋼材質，具抗腐蝕之特性。
微型導軌型號：mgn7c mgn7h mgn9c mgn9h mgn12c mgn12h mgn15c mgn15h mgw7c mgw7h mgw9c mgw9h mgw12c mgw12h mgw15c mgw15h
