產品說明：

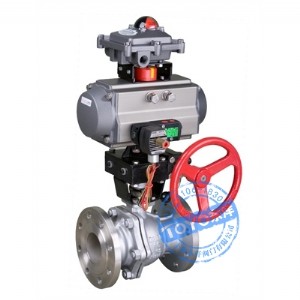

zsho氣動o型活塞式切斷球閥（簡稱切斷球閥），是一種旋轉型切斷球閥，為氣動單元組合儀表中的執行單元，一般與電磁閥等氣動元件組合使用。閥體結構有安 裝軟密封閥座與全金屬閥座兩種，分別用于常溫（－40～180℃）及高溫（—60～450℃）場合。該產品傳動效率高，推力大，密封性能好，額定流量系數大，零件互換性強等特點。因而廣泛應用于石油、化工、制藥、冶金、輕紡、造紙、污水處理等生產部門的氣體、液體輸送管道中介質的切斷或開啟，以達到生產過程按一定的程序進行。切斷球閥主要由氣動活塞式執行機構和切斷型球閥兩部分組成，根據用戶需要，也可在執行機構和切斷球閥之間配置手輪機構。
技術參數：
| 公稱通徑dn（㎜） | 15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
300
|
| 額定流量系數（kv） | 20
|
38
|
72
|
110
|
170
|
270
|
380
|
510
|
940
|
1400
|
2200
|
3500
|
8500
|
| 公稱壓力pn（mpa） | 1.6、6.4
|
||||||||||||
| 球芯轉角（度） | 0°±4°至90°±4°（可調）
|
||||||||||||
| 操作壓力（mpa） | 雙作用0.2～1.0 單作用0.3～1.0
|
||||||||||||
| 適用工作溫度（℃） | 軟密封－40～180 硬密封－60～450
|
||||||||||||
| 允許壓差（mpa） | 為公稱壓力值
|
||||||||||||
| 允許泄漏量等級 | 軟密封ⅵ 硬密封ⅳ
|
||||||||||||
| 動作時間（s） | 0.5～7（詳見表二）
|
||||||||||||
| 執行機構輸出力矩（nm） | 5.9～5169
|
||||||||||||
執行機構型號
|
01
|
02
|
03
|
04
|
05
|
06
|
07
|
08
|
09
|
10
|
11
|
|
動作時間（s）
|
全開
|
0.5
|
0.56/0.6
|
0.5/0.6
|
0.5/0.6
|
0.7/1
|
0.8/1.1
|
1/1.2
|
1.1/1.6
|
1.2/2
|
3.5/4.5
|
5/6
|
全閉
|
0.5
|
0.6/0.8
|
0.6/1
|
0.8/1.2
|
0.8/1.2
|
1/1.5
|
1/2
|
1/2.3
|
1.5/2.5
|
4.5/6
|
5.5/7
|
|
*斜線上方為雙作用，下方為單作用數據
訂貨須知：
訂貨時請用戶提供以下資料：
調節閥名稱、型號
公稱通徑（mm）
公稱壓力（mpa）
固有流量特性
額定流量系數（kv）
整機作用方式
介質名稱
工作溫度及范圍
閥體、閥內件及填料材質
所配附件
夾套調節閥須注明載熱體接口形式及尺寸
低溫調節閥須注明保溫長度、冷箱連接方式
防爆要求
其它特殊要求
