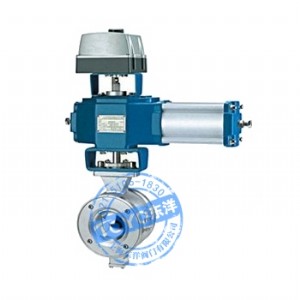

氣動v型切斷球閥產品特性：
球芯是一種v型切口球面板，球芯上、下端設有轉動軸，具有堅固結構，抗磨損的閥內材料，直流式通道，閥座帶有增能環可調節密封力。關閉時v形切口與閥座產生楔形剪切力，廣泛應用于漿料、泥漿顆粒狀及纖維環境中，與閥門定位器配套實現比例調節，配帶閥門的控制箱即快速切斷。
氣動v型切斷球閥型號參數：
| 執行器大類 | 執行機構形式 | 密封形式 | 閥型 | 公稱壓力（mpa） | 閥體材料 | ||||||||||||||
| 執行器 | 橫推活塞式 | 剪切 | v型球閥 | 1.60 6.4 |
按表內閥體 材料代號 |
||||||||||||||
| 公稱通徑dn(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | ||
| 額定流量系數(cv) | 27 | 47 | 70 | 110 | 170 | 280 | 410 | 750 | 980 | 1720 | 2900 | 3800 | 7000 | 9800 | 12000 | 15000 | 23000 | ||
| 配用氣接管 | φ6×1(g1/8) | φ8×1.5(g1/4) | φ10×2(g3/4) | ||||||||||||||||
| 主 要 零 件 |
閥體、蓋、 球體 |
wcb | zg1cr18ni9ti | cf8 | cf3 | zg1cr18ni12mo2ti | cf8m | cf3m | |||||||||||
| 閥桿 | 2cr13 | 1cr18ni9ti | 304 | 304l | 1cr18ni12moti | 316 | 316l | ||||||||||||
| 填料 | 浸ptef編織、膨脹石墨環、聚四氟乙烯片 | ||||||||||||||||||
| 墊片 | 聚四氟乙烯包復墊片、柔性石墨包復墊片、金屬包復墊片 | ||||||||||||||||||
| 最大轉角(α°) | 90°
|
||||||||||||||||||
| 工作氣源壓力(mpa) | 0.4～0.7
|
||||||||||||||||||
| 公稱壓力(mpa) | 1.6、2.5、4.0、6.4
|
||||||||||||||||||
| 工作溫度范圍(℃) | -40～180、-40～250
|
||||||||||||||||||
| 基本誤差 | ≤±1.5％ | ||||||||||||||||||
| 回差 | ≤1.5％ | ||||||||||||||||||
| 死區 | ≤0.6％ | ||||||||||||||||||
| -5～55低于5°需要特殊除水處理 | |||||||||||||||||||
| 耗氣量 | 900l/h(標準狀態) | ||||||||||||||||||
| 泄漏量 | ≤10-6×額定流量系數 | ||||||||||||||||||
| 注 | dn25～dn250對夾式、dn300～dn600法蘭式 | ||||||||||||||||||
氣動v型切斷球閥安 裝尺寸表
| dn\代號 | b | a | f | g | h | i |
| 25 | 68 | 62 | 375 | 260 | 375 | 205 |
| 32 | 78 | 62 | 375 | 260 | 390 | 205 |
| 40 | 85 | 62 | 375 | 260 | 400 | 205 |
| 50 | 100 | 75 | 375 | 260 | 420 | 205 |
| 60 | 120 | 90 | 375 | 260 | 450 | 205 |
| 80 | 130 | 100 | 400 | 260 | 465 | 205 |
| 100 | 158 | 115 | 435 | 260 | 480 | 205 |
| 125 | 180 | 129 | 435 | 260 | 515 | 205 |
| 150 | 216 | 160 | 540 | 440 | 670 | 255 |
| 200 | 268 | 200 | 540 | 440 | 710 | 255 |
| 250 | 325 | 240 | 700 | 440 | 770 | 255 |
| 300 | 460 | 334 | 700 | 630 | 970 | 285 |
| 350 | 520 | 414 | 965 | 630 | 1050 | 285 |
| 400 | 580 | 490 | 965 | 630 | 1100 | 285 |
| 450 | 640 | 580 | 1230 | 850 | 1100 | 350 |
| 500 | 705 | 690 | 1230 | 850 | 1200 | 350 |
| 600 | 810 | 750 | 1520 | 1050 | 1380 | 350 |
