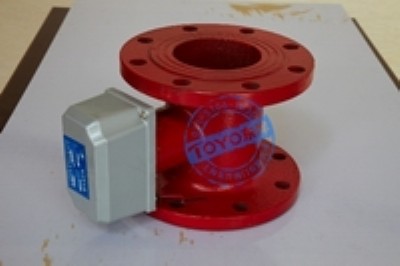

zsjz型水流指示器是自動噴淋滅系統的組成部件，借助于供水管網內的板式葉片控測水流信號，并將水流信號與控制器連接，以啟動電報警系統或其它設備，并確定火災發生區域。水流指示器適用于濕式、干式、預作用系統。

一、zsjz水流指示器工作原理及用途：

zsjz水流指示器，用于自動噴水滅火系統，它可以安  裝在主供水管或橫桿水管上，給出某一分區域小區域水流動的電信號，此電信號可送到電控箱，也可用于啟動消防水泵的控制開關。

我公司生產的水流指示器系列產品，有帶延時電路zsjz(a型)和不帶延時電路的zsjz(b型),每種型號有：50、65、80、100、125、150、六種規格，供不同管道使用，帶延時電路的水流指示器，出廠時延遲時間調為30s, 如用戶需要其它時間，我公司可按要求供貨，連接方法有：管螺紋、焊接、法蘭三種型式供用戶選擇。我公司水流指示器分別為螺紋型、焊接型、溝槽型、鞍座型、法蘭型。

二、 zsjz水流指示器主要技術參數：

1、電壓：dc24v

2、控制容量：10w

3、動作流量：15-37.5lmin

4、額定工作壓力：1.2mpa

5、延遲時間：2-90s(可調)

6、耗電：＜200ma(報警時)

三、 zsjz水流指示器安  裝與維護：

1、zsjz型〈螺紋式〉水流指示器安  裝采用丁字管螺紋連接，將丁字管中間螺紋同水流指示器連接，其它兩端同管道連接，此產品適用于管徑50、65、80三種。

2、zsjz型〈焊接式〉水流指示器安  裝采用在預定位置，按產品規格，分別鉆孔，然后將水流指示器底座取下焊接在管道上，去掉留在內臂鐵瘤，鉆孔尺寸80以下規格,鉆孔 33mm,100以上鉆孔48mm。

3、zsjz型〈法蘭式〉水流指示器安  裝采用三通法蘭直接同管道法蘭連接，適用于管徑100mm以上，三通管長度為180mm。

4、接線、按線端“+"紅線接電源“+"dc24v,"-"端黑線接地線"常開"端黃線接報警系統信號端，"公共點“藍線為減少引線可同”+"端相接。

5、連接水流指示器管路，必須保證同前后直管長度不小于管路直徑5倍，安  裝時應保證水流指示器與管道中心水平面垂直，銘牌上的箭頭方向應與水流方向一致，水流指示口調試和定期檢查，可打開分區未端試驗裝置，放通水流進行模擬試驗，檢查水流指示器是否改造，若發現故障、應分別檢查水流指示器及報警裝置，排除故障，使系統處于伺服狀態。

zsjz水流指示器主要技術參數

訂貨須知：

一、①水流指示器產品名稱與型號②水流指示器口徑③是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定水流指示器型號，請按水流指示器型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
