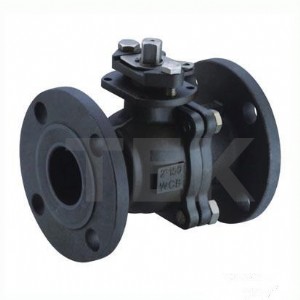

進口二片式球閥

    德國泰科閥門（國際）有限公司—廣東總代理

germany tek valves (international) co., ltd, guangdong general agent

   進口二片式球閥使我們生產生活中應用比較廣泛的產品。適用于管道開關閥門、切斷閥門使用，在管道上還可靈活控制介質的合流、分流、及流向的切換。它的最總目是將二片式球閥設計成使它具有開關和控制流量的作用。密封面的材料主要是使用各種塑料，密封特性優良，能實現完全密封。該產品具有：結構合理、造型美觀、密封可靠、啟閉輕松等特點。

規范標準:

 尺寸范圍:dn10~100

 壓力等級:1.6~6.4mpa

 連接形式：法蘭、內螺紋、焊接等

 適用介質:氣體,液體

 閥體材質:碳鋼,不銹鋼

 操作方式:手動,電動,氣動應用規范

進口二片式球閥結構特點：

1、 啟閉無摩擦。這一功能完全解決了傳統[wiki]閥門[/wiki]因密封面之間相互摩擦而影響密封的問題。

2、 上裝式結構。對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本。

3、 單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安  全的問題。

4、 低扭矩設計。特殊結構設計的閥桿，只需配一個小手柄閥門就能輕松啟閉。

5、 楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。

6、 密封面的自清潔結構。當球體傾離閥座時，管線中的流體沿球體密封面成360°均勻通過，不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的

進口二片式球閥工作原理：

一、開啟過程

1在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。

2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。

3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。

4直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。

二、關閉過程

1關閉時，順時針旋轉手柄，閥桿開始下降并使球體離開閥座開始旋轉。

2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。

3 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。

4手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。

進口二片式球閥安  裝注意事項：

   一片式球閥按其通道位置可分為直通式，三片式球閥和直角式。后兩種球閥用于分配介質與改變介質的流向。廣式球閥安  裝與維護應注意以下事項：

1.要留有閥柄旋轉的位置。

2. 不能用作節流。

3帶傳動機構的球閥應直立安  裝。

進口二片式球閥
