一、特點
1.中英文系統配以友好使用界面;
2.高密度插裝模式,旋轉角度0-360度,并以1度為分量;
3.進口高精度傳動絲桿及ac伺服電機驅動,確保位置誤差小于0.001mm;
4.視覺系統配以多點式定位,校正位置,確保插裝準確度;
5.不間斷后備電源,遇有意外停止供電時仍能操作15分鐘;
6.usb端口予以數據傳輸;
7.相比上一代型號,插裝速度大幅提升20％;

二、參數
1.理論速度:22,000cph
2.插件角度:0-360度,1度增量
3.引線跨距:2.5mm;2.5mm/5mm/7.5mm(可選)
4.基板尺寸:最小50*50mm,最大450*450mm;
   基板厚度:0.79-2.36mm
5.元件高度:最高28mm;
6.元件直徑:最大13mm;
7.零件種類:電容,晶體管,三極管,led燈,按鍵開關,電阻,連接器,線圈,電位器,保險絲座,熔斷絲等立式編帶封裝料;
8.剪腳長度:1.2-2.2mm(可調);
9.彎腳角度:10-35度外彎曲(可調);
10.料站數量:20 標準,(40,60,80,100選項);
11.機體尺寸:l1700*w1450*h1700;
12.料站尺寸:l1800*w1450*1100;
13.重量:主機,約1800kg;
14.供電需求:ac220v,單相,50/60hz,1.5kw;
15.電源保護:ups,15 miniutes duration after power cut-off;
16.氣壓要求:0.6-0.8 mpa;
17.耗氣量:每分鐘0.3立方米
18.環境溫度:5度-25度
19.噪音水平:58 db;
20.底座移動:ac servo moter伺服馬達(旋轉,升降);
21.切紙系統:單程切紙功能，速度快噪音少;
22.鏈條推料至插裝頭:伺服馬達;
23.孔位校正方式:視覺系統;多定位點校正;
24.驅動系統:伺服馬達；
25.數據輸入方式：usb port(excel format);
26.控制系統:中英文界面,視窗平臺,液晶顯示;
27.操作模式:全自動/半自動/手動;
28.元件密度:高密度插入方式
29.工作臺運轉方式:順時針/逆時針;
30.進板方式:手動進板;
31.編程方式:在線手動編程,離線編程;
32.自動進出板設備:不適用;
三、技術性資料
1.印制板的翹曲度:最在上翹0.5mm,最大下翹1.2mm;
2.元件要求:
   立式材料的規格:最大高度為23mm;
   最大直徑為13mm;
   引線跨距:雙間距2.5/5.0mm;
3.插裝角度及尺寸
   立插元件:其在印刷板上的切鉚形狀如圖所示,其中cl=1.2-2.2±0.5mm;ca=0-35±10°可調;

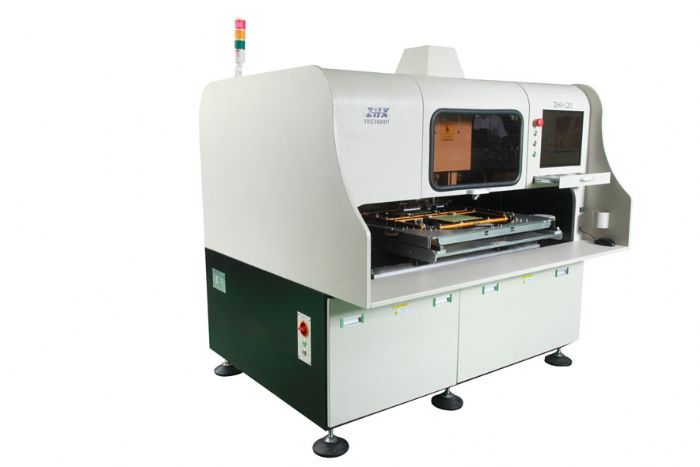

zhx-r20b為2015年嶄新推出市場,具有代表性之立式插件機,不單止進一步強化所有機械部分及伺服電機驅動以外,相對比上一代型號更大幅度提升插裝速度
達20％,高解像度視覺系統保障編程時的位置精準度;
