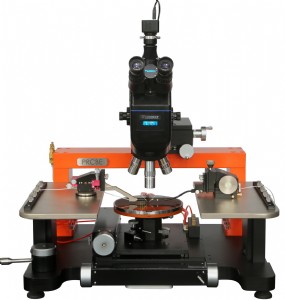

s系列為真正意義上的模塊化結構設計探針臺，讓用戶可完全圍繞實際應用，選擇最適合的功能配置，確保最佳成本解決方案的同時滿足用戶將來的升級需求。
s系列可定制的模塊為：載物臺及其移動基座模塊、探針座放置平臺移動模塊和顯微鏡及其移動基座模塊。用戶可自行配置功能模塊的同時，還可根據自身需求增加探針卡夾具、激光器、微腔體屏蔽系統、半自動控制系統、全自動控制系統、高溫測試系等，滿足更多的應用需求。
s系列還為用戶提供了一個高剛性和穩定性的測試系統。載物臺移動基座和探針臺底座一體化的結構設計，顯著地提高了載物臺的結構剛性和穩定性。顯微鏡支撐為龍門結構，可應用于高放大倍率的光學系統，保證光學系統的穩定性。探針座放置平臺采用高剛性結構設計，保證平臺板整體的垂直應力形變在5μm/10n以內，擁有極高的穩定性以滿足高精度探針座的定位要求。
| 技術指標 |
| 載物臺(常規晶圓載物臺） |
|
| 尺寸 |
6"(152.4mm)，可選更大尺寸，如8"或12" |
| 材質 |
不銹鋼 |
| 平整度 |
≤±2.5μm |
| 真空區域* |
0，2"，4"，6"環形吸附** |
| 真空控制 |
手動控制，獨立真空區域 |
| 真空驅動方式 |
真空泵 |
| 載物臺電性能 |
載物臺信號導通，可選擇接地或接信號 |
| *根據載物臺尺寸有所不同，如載物臺尺寸為12"，則真空吸附區域為0，2"，4"，6"，8"，12"。 ** 除環形吸附外，還可選微孔吸附式載物臺，以適用于厚度在50μm或以內的晶圓。 |
|
|
|
|
| 載物臺移動基座 |
|
| x-y軸行程范圍* |
6"*6"(152.4mm*152.4mm)，可選更大行程 |
| 精度 |
1μm |
| r軸粗調角度范圍 |
360° |
| r軸細調角度范圍 |
±9° |
| 微調精度 |
0.0001°/deg |
| z軸細調行程范圍 |
13mm |
| 細調精度 |
1μm |
| z軸快升行程 |
0~6mm, 可調 |
| z軸往復精度 |
<1μm |
| 載物臺快速拖出行程 |
100mm |
| *根據載物臺尺寸不同，行程有所不同，如載物臺為12"，則x-y移動行程為12"*12"。 |
|
|
|
|
| 探針座放置平臺 |
|
| 材質 |
鋼，表面沉鎳處理 |
| 平臺板尺寸* |
可放置8個cm50或4個rf50探針座 |
| 平臺板至載物臺高度 |
1.496”(38mm) |
| 探針座兼容性 |
可兼容磁力或真空吸附底座的探針座 |
| z軸細調行程范圍 |
45mm |
| z軸快升行程 |
350μm |
| z軸往復精度 |
<1μm |
| *此處為6"探針臺可放置的探針座數量，更大尺寸探針臺詳詢客服人員。
|
|
| 顯微鏡移動基座 |
|
| x-y軸行程范圍 |
2"*2"(50mm* 50mm) |
| x-y軸精度 |
1μm |
| 調焦行程 |
2"(50mm) |
| 精度 |
1μm |
| z軸粗調行程 |
100mm |
| 氣動升降行程 |
40mm |
