z40x-10、z40x-16彈性座封閘閥
z45x-10、16q z41x-16q軟密封閘閥
產品說明

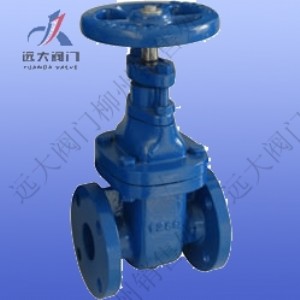

z40x-10、z40x-16 型彈性座封閘閥：手動、法蘭連接、明桿楔式彈性閘板，閥座密封面材料為丁腈橡膠銅合金，公稱壓力 pn10~pn16，閥體材料為球墨鑄鐵的彈性座封閘閥。
產品性能參數
z40x-10、z40x-16 型彈性座封閘閥主要性能參數
型號 pn 工作壓力/mpa 適用溫度/℃ 適用介質
z40x-10 10 1.0 ≤80 清水、污水、油、氣
z40x-16 16 1.6
產品零部件材料
z40x-10、z40x-16 型彈性座封閘閥零部件材料
型號 材料
 閥體、閥蓋 彈簧閥桿 密封面 填料
z40x-10 球墨鑄鐵 不銹鋼 丁腈橡膠銅合金 丁腈橡膠
產品外形及結構尺寸
z40x-10、z40x-16 型彈性座封閘閥主要外形及結構尺寸
dn l/mm d/mm d1 z×φd b/mm h/mm
mm in   pn10 pn16 pn10 pn16
50 2 178 165 125 4×φ19 19 340
65 2.5 190 185 145 4×φ19 19 370
80 3 203 200 160 8×φ19 19 410
100 4 229 220 180 8×φ19 19 450
125 5 254 250 210 8×φ19 19 480
150 6 267 285 240 8×φ23 19 550
200 8 292 340 295 8×φ23 12×φ23 20 630
250 10 330 405 350 355 12×φ23 12×φ28 22 750
300 12 356 460 400 410 12×φ23 12×φ28 24.5 820
350 14 381 520 460 470 12×φ23 12×φ28 26.5 980
400 16 406 580 515 525 16×φ28 16×φ31 28 1010
450 18 432 640 565 585 20×φ28 20×φ31 30 1270
500 20 457 715 620 650 20×φ28 20×φ34 31.5 1270
600 24 508 810 840 725 770 20×φ31 20×φ37 36 1390
