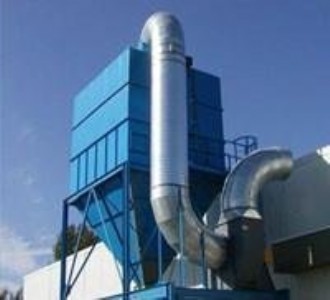

hd型單機布袋除塵器
一、概述：
hd型單機布袋除塵器是專為水泥廠庫頂、庫底、皮帶輸送轉運點及其它局部塵源的除塵而設計的，也可以用于其它行業的局部塵源除塵用。
hd系列單機袋式除塵器具有體積小、處理風量大、結構緊湊、使用方便可靠等優點。從除塵器上清除下來的粉 塵可直接排入倉內，亦可直接落在皮帶上或其他排塵設備上。
二、hd型單機布袋除塵器工作原理
hd型單機布袋除塵器是將含塵氣體由除塵器入口進入箱體，通過除塵濾袋進行過濾，粉 塵被留在除塵濾袋內表面，凈化后的氣體通過濾袋進入風機，由風機吸入直接排入室內，亦可以接排風管將尾氣排到室外。隨著過濾時間的增加，除塵濾袋內表面黏附的粉 塵也不斷增加，除塵濾袋阻力隨之上升，從而需要清灰，清灰完畢后，單機袋式除塵器又正常進行工作。hd型單機袋式除塵器采用自控清灰機構進行定時振打清灰或手控清灰機構人工停機后自動振打數十秒，使粘在除塵濾袋內表面的粉 塵抖落下來。粉 塵落到灰斗、抽屜或直接落到產塵設備中。
三、hd 系列單機袋式除塵器的結構特點
單機布袋除塵器結構
該設備主要有以下部分組成：
（1）箱體：包括袋室、凈氣室、多孔板、濾袋、濾袋骨架、檢修門、箱體設計耐壓5000pa。
（2）噴吹系統：包括主氣管、噴吹管、脈沖閥、控制儀。
（3）進氣排灰部分有兩種形式：一種為標準帶灰斗式，另一種為敞開法蘭式。
各部件的結構特點如下。
3.1、風機部件選用通用標準風機，便于維修更換，并采用隔震設施，噪聲小。
3.2、除塵濾袋選用滌綸濾布制成的圓筒形濾袋，過濾效果好，使用壽命長。
3.3、清灰機構是采用電動機帶動連桿機構，使濾袋抖動而清除除塵濾袋內表面粉 塵的方法，其控制裝置分手控或自控兩面三刀種，自控是在風機連續工作時間時，清灰機構定時自動振打清灰。手控即風機停機后清灰機構自動工作，數十秒后自動停機，亦可根據需要隨時開動清灰機構(電機)振打清灰，清灰時間由用戶自行調節時間斷電器。
3.4、灰斗采用抽屜式和灰斗式兩種結構，清除粉 塵十分方便。
四、hd 系列單機袋式除塵性能參數和外形尺寸
4.1、hd型單機布袋除塵器的性能參數見表：
用途范圍：
hd系列單機除塵器，捕塵器廣泛應用于國家gmp認證工程需要的凈化除塵，可廣泛應用于醫 藥行業（例如：壓片機，制粒機、糖衣鍋，混合機，粉 碎機，振篩機，稱量，套膠囊，中藥前處理、配料、伴料、稱量等工藝設備）的粉 塵去除，以及生物、化工、食品、電子，機械五金，鑄造，陶瓷，裝卸，礦山，冶金等其它行業的就地除塵。對一般比重小的、細微的金屬切屑，鑄造用砂的粉 塵、水泥、石膏粉 、炭粉 、膠木粉 、塑料粉 等在一定范圍內也均有良好的除塵效果，除塵效率大于百分之九十九點五。
該系列機組有六種規格
分a、b、c三型，a型設灰斗，b型設抽屜，c型即不設灰斗也不帶抽屜，下部法蘭根據要求直接配接在庫頂，料倉等揚塵設備上就地除塵，粉 塵直接回收。
