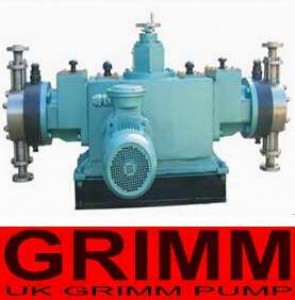

對置式計量泵 進口對置式計量泵 英國進口對置式計量泵contraposition type metering pump

對置式計量泵概述

對置式計量泵也叫計量泵的一種，是英國格林增強型結構設計，該計量泵與被計量介質介質接觸部分為隔膜，而驅動部分為液壓柱塞。由于隔膜根據被計量介質的不同可選用不同的材質，csm、fpm、ptfe等，而液壓驅動可實現高壓計量的需要，所以柱塞隔膜計量泵的使用領域和工礦壓力大大提高。
英國格林公司的柱塞隔膜計量泵便是這一種類型的計量泵的杰出代表。該計量泵集中了隔膜式計量泵和活塞式計量泵的所有特點，既滿足了用戶對出口壓力的要求（最高可達100bar），又解決了腐蝕性介質的計量要求。
該計量泵的流量不隨壓力變化，在工作狀態和非工作狀態下均可進行0－100％的線性調節。
一泵雙頭設計，使一臺泵同時用不同的計量量計量不同介質的應用成為現實，既節省了空間，又降低了成本。
鏡面反照式設計，使活塞法蘭及計量頭在驅動齒輪左右兩側均可自由安  裝，現場安  裝靈活。
模塊式設計使現場安  裝及維護變得非常便捷。
對置式計量泵工作原理
對置式計量泵是由驅動齒輪2帶動中空柱塞10往復運動，并通過中空柱塞10中的液壓油驅動計量膜片6。中空柱塞10上有一個特殊設計的調節空，使柱塞內外的液壓油相同。柱塞10外面套有一可調節的用來關閉調節空的滑環11。當調節孔關閉時，柱塞推動里面的液壓油來驅動計量膜片6。在每個行程中，被柱塞推動來驅動計量隔膜的液壓油的量，正好等于被計量的介質的量。
計量泵流量的調節，可通過柱塞法蘭上的手動旋鈕12實現，也可通過變頻器、伺服電機等實現。該計量泵的流量不隨壓力變化的而變化，在靜態和工作狀態下均可進行0－100％的線性調節。調節精度高。其中空柱塞不是固定在電機偏心輪上，在吸入行程中，柱塞被彈簧9反彈回到零位置，從而有效防止了吸入介質在計量頭中形成堵塞時給泵造成的損害。
吸入閥8在介質吸入過程中被打開，使介質流入計量頭，在加壓時吸入閥則切斷。
壓力閥5在介質加壓過程中被打開，而在吸入過程中關閉以防止壓出的介質回流入計量頭。
對置式計量泵特點：

1、密封無泄漏，液壓驅動隔膜，免維護
2、高精度進出口單向閥
3、內置可調壓力放氣安  全閥，限位自動補油閥，確保計量精度。
4、雙隔膜/帶破裂報警功能。
5、ptfe材質隔膜、壽命≥10000小時；金屬隔膜>5000小時
6、手動/自動/數字變頻調節流量。
7、泵在運行和停止狀態均可調節流量，精度±1％
8、最大吸程4.5m水柱
9、介質溫度：ptfe隔膜≤120℃，金屬隔膜≤200℃
10、多種泵頭材質可選：pvc、ptfe、pvdf、304、316l及20#合金、哈b、哈c等。
11、可單臺工作，也可多臺并聯。
12、最大適用介質粘度<2000cp

對置式計量泵技術參數

流量：2.5l/h～300l/h
最高排出壓力30bar
功率：0.55-0.75kw
最大液體溫度40℃，特種材料介質溫度可達120℃
最大吸入壓力2bar
頻率：50hz/60hz
最大吸程4.5m水柱

英國格林水泵 uk grimm pump

英國格林產品廣泛應用于石油，化工，天然氣，電力，供熱，市政，樓宇給排水，農業，電站，建筑，造船等行業。深受廣大客戶的好評, 產品銷售網絡遍布全國各地，可靠的性能、合理的價格、及時的服務、深受用戶的歡迎。

中國代理商：上海秉奇泵閥有限公司
