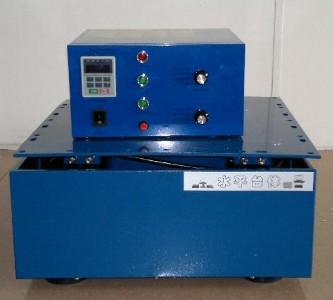

變頻振動試驗臺;四度一體振動臺;上下左右振動臺技術參數：

1、ap-atp-50四度空間一體機

2、振動臺以頻率分：0.5~600hz

3、振動臺控制模式：全功能標準控制(50atp [隨機.正弦]系列）

4、振動方向：四度空間一體機[隨機.正弦](同一臺面二軸同時振動)(y.[x或z軸],上下.[左右或前后)

5、振動方式：[控制箱+1個臺體]四度一體機[隨機.正弦][同一臺面二軸同時振動(同時/個別/連續)振動]

6、振動波形：四度空間一體機[隨機.正弦](同一臺面二軸同時振動)--正弦波-可選擇(半波或全波)

7、振動頻率：振動頻率0.5~600hz可任意設定(±0.1％)

8、最大試驗負載(kg)：100kg

9、振幅:0~5.0mm/最大加速度:0~22g

10、振動臺面尺寸h6-10mm

11、臺體尺寸：500*350*500mmm

12、臺面尺寸：500*6*500mm 另有9種標準(臺體/臺面)尺寸可選擇：

①20：臺體尺寸:200*300*200mm/臺底尺寸:200*200mm

②35：臺體尺寸:350*300*350mm/臺底尺寸:200*200mm

③50：臺體尺寸:500*350*500mm/臺底尺寸:500*500mm

④75：臺體尺寸:750*350*750mm/臺底尺寸:500*500mm

⑤80：臺體尺寸:800*350*800mm/臺底尺寸:800*800mm

⑥100：臺體尺寸:1000*350*1000mm/臺底尺寸:800*800mm

⑦125：臺體尺寸:1250*350*1250mm/臺底尺寸:1250*1250mm

⑧150：臺體尺寸:1500*350*1500mm/臺底尺寸:1250*1250mm

⑨200：臺體尺寸:2000*350*2000mm/臺底尺寸:1500*1500mm

13、振幅：0~100kg(振幅:0~5.0mm/最大加速度:0~22g)

    ①頻率：0.5~40hz 可做到5mm:不準碰撞情況

    a:在頻率1hz且無負荷下,最大位移為5mm(p-p),此情況不可碰撞,

    b:在頻率50hz且無負荷下,最大位移為4mm(p-p),此情況不可碰撞

    c:在頻率40hz且在最大負荷一半情況下,最大位移可達到為5mm(p-p),小于此位移值

    d:在頻率20hz且在最大負荷情況下，其振動平臺的最大位移量測值為5mm,

    ②頻率：0.5~55hz 以振幅為主

    ③頻率：1hz為5mm,最大加速度可做到0.01g，35hz為5mm,最大加速度可做到12.25g

14、變頻振動試驗臺;四度一體振動臺;上下左右振動臺最大加速度可任意調：0~22g(220m/s2)

    ①頻率:45~600hz 可做到20g

    ②頻率:55~600hz 以最大加速度為主

    ③頻率:80hz為20g,振幅最大可做到有1.56mm，600hz為20g,振幅最大可做到0.028mm

    ④在頻率10hz且無負荷下,此情況不可碰撞,最大加速度量測值為-1g

    ⑤在頻率50hz且無負荷下,此情況不可碰撞,最大加速度量測值為-20g

    ⑥頻率45hz且在最大負荷一半下,不可碰撞,最大加速度量測值為-20g

    ⑦頻率50hz最大負荷下,此情況不可碰撞,最大加速度量測值為----20g

    加速度(單位g)=0.002*(50hz)2*4(振幅單位mmp-p)=20g(196m/s2 )

15、最大正弦波激振力(推力 f)：2200kgf(f=重量*加速度)

16、時間控制：任何時間可設(秒為單位)

    y軸/上下--任何時間可設(秒為單位)

    x軸/左右--任何時間可設(秒為單位)

    z軸/(（物品轉90℃）即是z軸前后)--任何時間可設(秒為單位)

    ①執行時間(以秒為單位):0~65500秒(約18時)

    ②共可執行時間:循環次數(可設65500次*18時=5萬天)(約135年)

17、最嚴酷條件下電源電壓(v)：220±20％/(50/60hz)①電子漏電裝置

18、最嚴酷條件下電流：15（a）

19、振動機功率：3.3 kw(最大)

20、冷卻方式：自然風冷

21、溫濕度：溫度-40℃~+80℃/濕度10％~95％止超過10分鍾)

22、噪音：60分貝以內：

23、測量儀：ld-t1(可測試20mm）（另購)

    ①加速度(最大加速度):0.1~199.9m/s2 (峰值)(約20g)

    ②位移0.01~19.99mm振幅(峰值p-p)

    ③最大加速度=0.002*f(頻率)2*振幅(峰值p-p)(mm）(單位：g)

24、總重量：145 kg(凈重140 kg)量只供參考

25、定加速：±25％ 內做掃頻頻率變化加速度不變

    y軸/上下--±25％ 內做掃頻頻率變化加速度不變

    x軸/左右--±25％ 內做掃頻頻率變化加速度不變

    z軸/前后--±25％ 內做掃頻頻率變化加速度不變}
