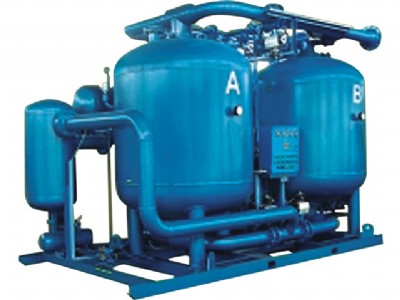

壓縮空氣余熱再生吸附式干燥機（亦稱壓縮熱再生干燥機），是利用空壓機ⅱ級排氣的高溫熱能或未經冷卻的高溫壓縮空氣對吸附劑  進行深層脫附再生，無需外加熱源，加熱時無再生氣耗，工作可靠，露點穩定，是一種極具節能效果的新型壓縮空氣干燥機。

技術參數
◆進氣溫度：120℃～180℃（標準150℃）
◆進氣含油量：≤0.1ppm
◆工作壓力范圍：0.6～1.0mpa（標準0.7mpa）
◆壓力降：≤0.04mpa
◆出氣露點：-40℃
◆工作周期：8小時（標準）或露點儀控制（可選）
◆吸附劑  ：高強度專用吸附劑  耗
◆冷卻水壓力：0.2～0.4mpa
◆冷卻水溫度：≤32℃
◆控制方式：plc可編程控制
◆安  裝方式：無基礎安  裝
◆再生氣耗：≤2％
◆電源：220v/50hz
◆電量：100w
工藝流程
◆第一階段：從壓縮機來的熱空氣先從a塔塔頂進入吸附塔進行再生，再經后部冷卻器和氣液分離器降溫分離凝析水后，進入b塔進行吸附，干空氣從b塔頂部排出；
◆第二階段：加熱再生結束后，從壓縮機來的熱空氣直接經后部冷卻器和氣液分離器進入b塔進行吸附，干空氣從b塔頂部排出；同時部分干空氣通過節流調節閥減壓對a塔進行吹冷；
◆吹冷結束，a塔用干空氣充壓，然后雙塔切換，進入下半個周期，ab塔在程序控制下循環工作。
◆只要壓縮機負載率＞85％且排氣溫度＞120℃，本設備就能可靠地工作，充分利用壓縮機余熱，免去傳統的外加熱或微加熱干燥的電加熱器、風機和蒸汽機的功耗，實現外熱式再生，最大限度地減少能耗。
◆如果壓縮空氣排氣溫度小于120℃，應加裝電熱補償器，以防止空氣對干燥劑  進行深層脫水不充分。
◆在低壓狀態下（0.4mpa以上，壓縮機負載高于65％）也可以使用，此時增加熱氣減壓二次脫附流程，以進一步降低床層殘留水分，出口空氣露點為-40℃，而再生氣耗僅為2％。
設計特點
◆綜合pta+psa流程，加熱再生時無氣耗，僅在吹冷過程中消耗少量（≤1.5％）的空氣；
◆成熟完善的時序設計，通過plc可編程控制器，實現全自動檢測和控制，操作界面友好；
◆采用國際名牌氣動蝶閥和雙導桿不銹鋼止回閥，阻力小，動作準確、可靠，壽命長；
◆大型氣流擴散器，塔內氣流分布均勻，暴風雪式填充，吸附劑  使用壽命更長；
◆高效冷卻器和氣液分離器，確保吸附劑  在常溫低濕狀態下吸附，吸附負荷穩定，吸附劑  壽命有保障；
◆組合吸附床層設計，增強吸附劑  高溫吸附能力和深層吸附能力，確保低而穩定的露點；
◆整體撬塊式設計，結構緊湊、占地省，安  裝方便；
◆更多的流程設計可供用戶選擇；
◆電加熱型：通過強化加熱脫附，以補償進氣溫度太低導致的再生脫水不充分；

◆低露點型：干氣吹冷前增加熱氣減壓二次脫附，進一步降低床層殘留水分，再生氣耗≤2％。

流程圖

型號規格與性能參數
