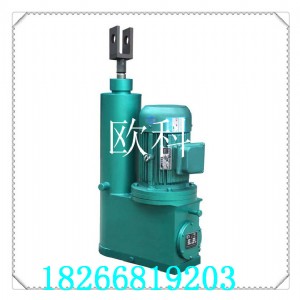

dytp100-500電液推桿 平行式電液推桿 dyt(b)p型系列電動液壓推桿（簡稱電液推桿）是機電液一體全封閉結構的產品，在惡劣的工作環境下，不吸塵、不進水，便于安  裝、維護。該產品采用全液壓傳動，動作靈活，工作平穩，能有效緩沖外來的沖擊，加工工藝優良，行程控制準確，可以帶負載啟動，具有超負荷保護能力。
電液推桿的推力、拉力及工作速度可按需要無級調整，這是電動推桿和氣缸無法實現的，安  全節能，在推力或拉力及速度相同的情況下，電液推桿消耗的電能小于電動推桿和氣缸。
電液推桿為一獨立體系，安  裝方便操作簡單，投資小，而氣動或液壓傳動需配置空氣壓縮機或液壓站，管路復雜，安  裝困難，而且投資較大，因此，電液推桿是個理想的動力驅動裝置。

型號  額定輸出力 （10n）  額定速度 （mm/s）  電機型號
   行程制造范圍（）
   行程制造范圍（）
  推力  拉力  推速  拉速
dytp450-/110 450  310  110  140  y802-4-0.75kw  50-800  10-110
dytp 700-/110 700  510  110  140  y90s-4-1.1kw  50-1500  10-110
dytp 1000-/110 1000  750  110  140  y90l-4-1.5kw  50-1500  10-110
dytp 1750-/90 1750  1300  90  115  y100l1-4-2.2kw  50-2000  10-90
dytp 2500-/90 2500  2050  90  115  y100l2-4-3kw  50-2000  10-90
dytp 3000-/90 3000  2500  90  115  y100l2-4-3kw  50-2000  10-90
dytp 4000-/80 4000  2950  80  100  y112m-4-4kw  50-2000  10-80
dytp 5000-/60 5000  3300  60  90  y112m-4-4kw  50-2000  10-60
dytp 6000-/60 6000  3800  60  90  y132s-4-5.5kw  50-2500  5-60
dytp 7000-/50 7000 4500  50  75  y132s-4-5.5kw  50-2500  5-50
dytp 8000-/50 8000  5000 50  80  y132m-4-7.5kw  50-2500  5-50
dytp 10000-/40 10000 6500  40  60  y132m-4-7.5kw  50-2500  5-40
dytp 15000-/35 15000  11000  35  45  y132m-4-7.5kw  50-2500  5-35
dytp 20000-/25 20000  15000  25  35  y132m-4-7.5kw  50-2500  5-25

注：1、上列表中所列電機的電壓等級為380v，防護等級為ip44，絕緣等級為b級。 2、超出表列的行程制造范圍或速度制造范圍的，另行注明，否則按表內技術參數制造。 3、表中速度范圍為水平使用時的范圍，向上或向下使用的速度均為水平使用的二分之一。 4、表中所列的典型號及功率，知該型號推桿在額定輸出力、額定速度為最大值時的功率。電機功率與推桿推力、速度成正比。

安  裝使用時注意事項

1.      電液推桿安  裝要有足夠的空間，環境溫度10-60度之間（高溫環境要特別訂貨）。

2.      用戶可根據控制需要配置行程開關。

3.      電動液壓推桿安  裝前先平放在地上，注入液壓油（牌號hm.精度等級46-68）油位在觀察口下緣，分體推桿油面應在離箱50mm以內。

4.      dytz、dytp、dytf在使用前應旋松排氣孔的排氣螺絲2圈。

5.      安  裝時要試開機。

a.      整體推桿，接上電源即可運行

b.     分體推桿，接上電源讓油缸在無負載情況下，往復動作數次使油缸和油管中的空氣排出，在帶上負載 。

電液推桿的維護

1. 為保證高壓油管的使用壽命，要用膠皮把油管固定好。

2. 使用液壓油要定期過濾或者更換，一年一次或根據實際工作自定周期。

3. 長期閑置不用，仔投入使用前要對電機進行絕緣檢查。

4. 簡易故障排除

a. 剛安  裝時不能動作，查電機未運行或油量不足。

b. 使用一段時間后不能動作，拆下液控落塞，清洗液控閥閥芯，更換液壓油。

使用長時間后，推桿空載能夠推拉，帶負載不能攤位。更換油缸內活塞上孔用密封件。密封面滲漏，更換密封件， 如油塞桿伸出處滴油，更換軸用密封件。旺旺：oke547  qq：1819928809 手機：劉襯c 座機：轉802  傳真：0537-2166152 網站：http://
