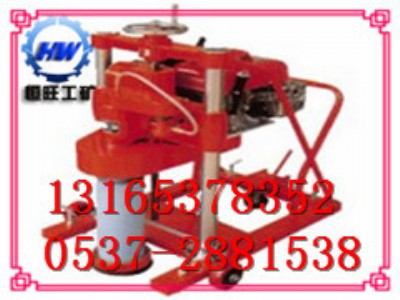

hz-15混凝土鉆孔取芯機  公路鉆孔機 取芯機

一、hz-15型混凝土鉆孔取芯機產品用途

hz-15型混凝土鉆孔取芯機主要用作對于建筑、公路、機場、碼頭、大壩等硬化混凝土鉆孔取芯，具有操作簡單，移機方便，鉆孔取芯準確，芯樣表面光潔，且對芯樣不發生意外破壞，是公路交通部門、建筑部門及相關大專院校不可缺少的設備。本機符合gb11818-89《混凝土鉆孔取芯機技術要求》的標準。

另外，本鉆機可對其它非金屬脆硬材料，如耐火材料、陶瓷、玻璃、巖石也同樣可進行鉆孔取芯。

二、hz-15型混凝土鉆孔取芯機技術參數

最大鉆孔直徑：                            φ150mm

最大鉆孔深度：                            400mm

進給方式：                                手動

主軸轉速：                            500～1000r/min

鉆頭形式：                          人造金鋼石薄壁鉆頭

配套電機：                             單相串激電機

功率：                                2.2kw-2.5kw

電壓：                                   220v

外形尺寸：   長*寬*高                 470×235×880mm

備注說明：鉆頭另配

金剛石鉆頭 ￠50   ￠100   ￠150 （另有其他多種規格鉆頭可配）

三、hz-15型混凝土鉆孔取芯機結構原理

本機器主要有以下幾部分組成（如圖）：

1、機架（4）：其立柱上裝有齒條，在其底座上裝有四只調節螺釘（５）。

2、滑座（1）：套在立柱上，其內部的齒輪與立柱上的齒條組成齒輪副，轉動進給手柄，使滑座沿著立柱上下移動。

3、齒輪箱（2）：固定在滑座上，其主軸上裝有鉆頭（3），隨著滑座作進給運動，從而達到鉆孔的目的。
