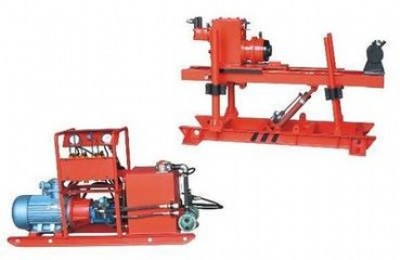

zdy1250型礦用全液壓坑道鉆機  探水探礦液壓坑道鉆機

zdy1250全液壓坑道鉆機,煤礦用全液壓坑道鉆機，zdy1250坑道鉆機參數，河南坑道鉆機，全液壓坑道探水鉆機，zdy1250全液壓坑道鉆機使用說明。

zdy1250型煤礦用全液壓坑道鉆機概述：

zdy1250型煤礦用全液壓坑道鉆機主要用于煤礦井下鉆進瓦斯抽（排）放孔、注漿防滅火孔、煤層注水孔、防突卸壓孔、探水孔、地質勘探孔以及其它工程鉆孔。適用于巖石堅固性系數f<10的各種煤、巖層鉆孔。配置適當的鉆頭、鉆桿等鉆具可進行取芯、松軟煤層鉆孔等工程作業。

zdy1250型煤礦用全液壓坑道鉆機的特點：

 1、鉆機為全液壓動力頭組合式結構。由液壓泵站、動力頭、機架、操作臺、立柱支承等四大部分組成。

 2、解體性能好，便于井下鉆機搬遷、移位，鉆場布置靈活。

 3、獨特的液壓系統，雙泵。鉆機回轉參數與給進參數可獨立調控，提高了鉆機對各種不同鉆進工藝的適應能力。

 4、回轉主軸采用通孔結構，鉆桿長度不受給進行程限制。可根據井下鉆場條件配置鉆桿。

 5、液壓卡盤與液壓夾持器卡卸鉆桿，操作簡單，效率高，省力、安  全。

 6、操作臺、泵站、主機之間油管聯接，操作集中，人員可遠離井口操作，有利于人身安  全。

 7、四立柱支承，升降油缸調整機身（即鉆孔傾角），方便省力。

 8、配以變量泵可無級調速，適應工況范圍大。

三、zdy1250型煤礦用全液壓坑道鉆機型號編制說明:

四、zdy1250型煤礦用全液壓坑道鉆機工作原理

      電動機驅動油泵，將兩股液壓油經操作臺，一股壓力油輸送到與減速機連接的液壓馬達，減速后輸出動力，帶動鉆具回轉。另一股壓力油輸送到油缸推動活塞來回移動，即可帶動動力頭作給進，回程或起撥鉆具。順逆時針旋轉節流伐手輪可調節鉆機鉆孔給進速度。操作相應手柄可控制液壓夾持器、液壓卡盤動作，松卸，夾緊鉆桿以及機架升降和鉆孔或安  裝角度的調整。

五zdy1250型煤礦用全液壓坑道鉆機同系列選型說明

 1、zdy系列鉆機出廠標準配置中鉆頭切削刀片為硬質金片，適用巖層硬度f≤7，如用戶鉆孔巖層硬度f＞7時，訂貨時需要說明。根據巖層硬度選擇增配不同形成的pdc金剛石復合片鉆頭。

 2、zdy系列鉆機出廠配套按無芯鉆孔工藝配置鉆頭和鉆桿。如果用戶采用取芯鉆孔工藝時，訂貨時需要說明，根據取芯鉆孔直經，選擇增配取芯鉆頭，巖芯管以及其它必需的配套件。

 3、zdy系列鉆孔機出廠一般配套雙立柱支撐框架，立柱調整高度為2105～3463mm（升降135mm）。若用戶巷道不適應需要改制訂貨時需要說明，可按用戶巷道情況設計制造。

 4、井下鉆孔，孔位變動致使鉆機頻繁移位時，鉆孔巷道有軌道，可為用戶配套鉆機可移動支撐軌道車，但訂貨時需要說明并提供相應的數據資料（巷道高度、軌距、巷道寬度等。）

 5、zdy系列鉆機出廠不配置輸送沖洗液用泥漿泵，用戶如需用應訂貨時說明增配。

 6、zdy系列鉆機出廠配套的鉆桿直徑為φ42、φ50、φ63。如果用戶配套螺旋鉆桿時訂貨時需要說明。

7、zdy系列鉆機配套電機電壓為380/660v如用戶電源為660/1140v，訂貨時需要說明。

六、zdy1250型煤礦用全液壓坑道鉆機主要技術參數

參數名稱\型號規格：

zdy1250鉆機

最大鉆進深度（m）:200-300

開孔直經（mm）:94/115

終孔直經（mm）:75/94

鉆桿直經（mm）:50

鉆孔傾角（0）:0~±90o

額定轉速（rpm）:88/178

額定扭矩（n.m）:1250/570

最大給進力（kn）:65

最大起撥力（kn）:50

給進行程（mm）:850

電機功率（kw）:22

主機外形尺寸（mm）( 長×寬×高）:2320×960×1600

主機重量（不含鉆桿）（kg）:約1716
