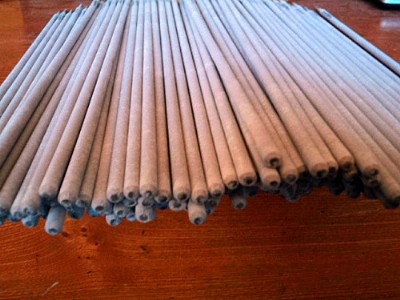

司太立鈷基焊條1號2號6號12號價格優勢在于本廠是生產型企業------無中間商----又是原材料的批發商---故能做到----同質價低---同價質優----產品質量和價格分有高中低三擋-----能夠滿足不同客戶的需求---對于長期的大客戶能夠低于市場價15％的價格現貨供應

司太立鈷基1號堆焊焊條

說明：鈷基1號高碳鈷鉻鎢合金焊芯的堆焊焊條，采用直流反接，渣覆蓋性好，成形美觀，具有優良的耐磨、耐熱和耐腐蝕性，在650℃高溫也能保持這些特性。

用途：用于牙輪鉆頭軸承、鍋爐的旋轉葉輪、粉  碎機刃口.螺旋送料機等磨損部件的堆焊   堆焊層硬度hrc≥53
焊縫金屬化學成分（％）

司太立鈷基4號堆焊焊條

說明：鈷基4號低碳鈷鉻鎢合金焊芯的堆焊焊條，采用直流反接，堆焊金屬在800℃仍能保持良好的看熱疲勞性和耐蝕性。
用途：用于高溫條件下承受沖擊和冷熱交錯的工件堆焊，如熱鍛模，閥門密封面等，具有良好的性能。  堆焊層硬度hrc28~35
   熔敷金屬化學成分/％

司太立鈷基6號堆焊焊條

說明：鈷基6號鈷鉻鎢合金焊芯的堆焊焊條，采用直流反接，堆焊金屬在650℃工作仍能保持良好的耐磨性和耐腐蝕性。

用途：用于要求在650℃左右工作仍能保持良好的耐磨性和耐腐蝕性的場合，或承受沖擊和冷熱交錯的部位，如堆焊高溫高壓閥門及熱剪切刀刃等。

堆焊層硬度hrc≥40

熔敷金屬化學成分/％

司太立鈷基12號堆焊焊條

說明：鈷基12號鈷鉻鎢合金焊芯的堆焊焊條，采用直流反接，堆焊金屬在650℃工作仍能保持良好的耐磨性和耐蝕性。

用途：用于高溫高壓閥門、高壓泵的軸套筒和內襯套筒以及化釬設備的斬刀刃口等

堆焊層硬度hrc≥44
熔敷金屬化學成分/％

 鈷基堆焊焊條注意事項：
1、焊前焊條須經200℃左右烘1小時以上再行施焊接。
2、焊時盡可能采用短弧，并且焊條與工作保持垂直。
3、根據工作的大小和母材的種類須經300～600℃預熱。宜采用小電流短弧焊接。
4、焊后應在600～700℃回火1小時后在緩冷或將工作立即放入干燥和熱的沙箱內或草灰中緩冷，以避免裂紋。
5、堆焊層須經粗磨，如發現缺陷時，按上述步驟進行焊補
