概述：

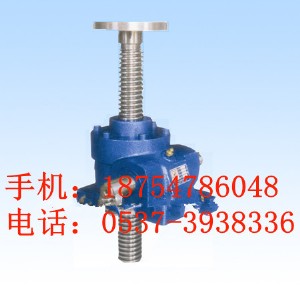

蝸輪螺桿升降機，是通過蝸輪傳動螺桿完成提升、下降、推進、翻轉等功能，是一種基礎起重部件，已列為jb/t8809-1998標準。廣泛地用于機械、冶金、水利、化工、醫 療、文化、衛生等各個行業，具有結構緊湊、體積小、重量輕、安 裝方便、使用靈活、可靠性好、穩定性高、使用壽命長等優點，可以用電動機或其它動力直接帶動，也可以手動。本系列蝸輪螺桿升降機可以自鎖，承載能力2.5t～120t，最高輸入轉速1500r/min，最大提升速度2.7m/min，有不同的結構型式和裝配方式，工作環境溫度在-20～100℃之間，提升高度按用戶要求制造。
性能參數
|
型號 |
swl2.5 |
swl5 |
swl10/15 |
swl20 |
swl25 |
swl35 |
swl50 |
swl100 |
swl120 |
|
最大起升力kn |
25 |
50 |
100/150 |
200 |
250 |
350 |
500 |
1000 |
1200 |
|
最大拉力kn |
25 |
50 |
99 |
166 |
250 |
350 |
500 |
1000 |
1200 |
|
螺桿螺紋尺寸 |
tr30×6 |
tr40×7 |
tr58×12 |
tr65×12 |
tr90×16 |
tr110×18 |
tr120×20 |
tr160×23 |
tr180×25 |
|
蝸輪蝸桿傳動比 |
6∶1 |
6∶1 |
|
8∶1 |
|
|
12.5∶1 |
12.5∶1 |
12∶1 |
|
（p） |
|||||||||
|
蝸桿每轉行程 |
1 |
1.167 |
1.565 |
1.5 |
1.5 |
1.687 |
1.875 |
1.914 |
2.082 |
|
mm(p) |
|||||||||
|
蝸輪蝸桿傳動比 |
24∶1 |
24∶1 |
24∶1 |
24∶1 |
32∶1 |
32∶1 |
32∶1 |
36∶1 |
36∶1 |
|
（m） |
|||||||||
|
蝸桿每轉行程 |
0.25 |
0.292 |
0.5 |
0.5 |
0.5 |
0.562 |
0.625 |
0.638 |
0.694 |
|
mm(m) |
|||||||||
|
蝸趕扭距n.m |
見圖5~13 |
||||||||
|
拉力負荷時螺桿 |
1500 |
2000 |
2500 |
3000 |
3500 |
4000 |
5500 |
6500 |
7000 |
|
的最大伸長mm |
|||||||||
|
側向力負荷時螺 |
見圖5~11 |
||||||||
|
桿的最大伸長mm |
|||||||||
|
壓力負荷時螺桿 |
見圖12~18 |
||||||||
|
的最大伸長mm |
|||||||||
|
最大許用功率 |
1.45 |
2.59 |
3.47 |
4.02 |
5.38 |
13.06 |
13.9 |
28.5 |
62 |
|
kw |
|||||||||
|
普通速比 |
23 |
21 |
23 |
21 |
19 |
18 |
15 |
13 |
12 |
|
總效率％ |
|||||||||
|
慢速比 |
14 |
12 |
15 |
13 |
11 |
11 |
11 |
10 |
8 |
|
總效率％ |
|||||||||
|
潤滑油量kg |
0.1 |
0.25 |
0.5 |
0.75 |
1.1 |
1.9 |
2.2 |
2.5 |
2.5 |
|
不加行程的質量kg |
7.3 |
16.2 |
25 |
36 |
70.5 |
87 |
420 |
1010 |
1350 |
|
螺桿每100mm |
0.45 |
0.82 |
1.67 |
2.15 |
4.15 |
5.2 |
7.45 |
13.6 |
17.3 |
|
的質量kg |
|||||||||
注：1、最大許用功率是在環境溫度為20攝氏度、工作持續率為20％/h蝸桿轉速為1500r/min
條件下的參數。
2、總效率為油脂潤滑條件下的參數。
3、工作環境溫度-20~+80攝氏度。
4、在靜止?fàn)顟B(tài)一般可以自鎖。
