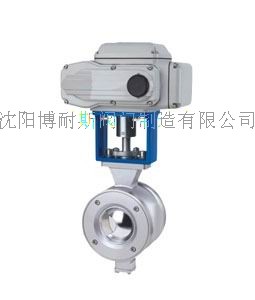

zdro/zkro電動調節球閥（電動球閥、電子式電動球閥）

沈陽博耐斯閥門制造有限公司電動球閥概述

zdho（zdro）型電動（調節）球閥是一種（球體）繞垂直于通道軸旋轉90°的閥門，其由回轉型角行程電子式電動執行器和o型閥結構組成，屬旋轉類型高性能調節或開關閥類，接受工業自動化控制（dcs、plc系統）儀表來源的電流信號或電壓信號的輸入輸出，可實現對工藝管路中流體介質的比例調節或二位開關控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。

沈陽博耐斯閥門制造有限公司電動球閥產品結構

1．o型浮動球式結構；軟質閥座：雙斜面彈性（聚四氟乙烯或對蒞聚苯  ）閥座密封圈。
硬質閥座：采用圓柱形彈簧加載的金屬（硬質合金鋼）硬密封圈閥座。有效的降低了球與密封圈之間的磨擦系數，減少了操作力矩。當介質壓力較小時，密封圈與球體接觸面較小，故有較大的密封比壓，確保可靠密封，當介質壓力較大時，密封圈與球體接觸面積也相應增大，故閥座密封圈能承受較大的介質推力而不會損壞，確保可靠密封。

2.  o型固定球式結構；軟質閥座：雙斜面彈簧加載（聚四氟乙烯或對蒞聚苯  ）彈性閥座密封圈。
硬質閥座：采用圓柱形彈簧或波形彈簧預載的補嘗性可動金屬（硬質合金鋼）硬密封閥座。具有密封預緊力設計合理，密封性能可靠，根據壓力大小，介質性質及密封要求的不同可選擇進口密封結構、出口密封結構或進出口雙密封結構。球體由安  裝在閥體上的上下兩個軸承支持，球體的位置固定，密封作用是靠彈簧和介質壓力推動閥座實現，因而閥座不會承受過大壓力，閥座密封不易變形，操作力矩輕，使用壽命長。

沈陽博耐斯閥門制造有限公司電動球閥電動執行器

hl型、3610r型或psq型角行程全電子式電動執行機構是o型球閥的驅動裝置，采用一體化結構設計，它以ac220v電源電壓作動力，直接接受統一標準信號（4-20ma、0-10ma或1-5vdc、0-10v dc），將此轉變成與輸入信號相對應的位移，以角度位移（0~90°）運動,改變閥芯的開度，因此一定的輸入信號對應一定的位置開度，實現比例動作。二位開關式接受ac220v或ac380v作動力，通過電機正反轉實現開關動作，并同時輸出閥位指示信號是一種高精度、高性能、高可靠性類產品
