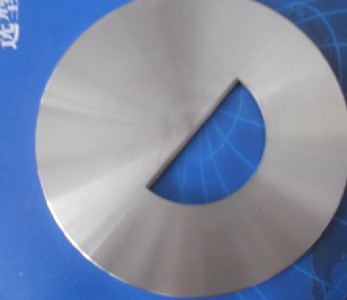

圓缺孔板用于測量臟污介質的節流裝置而它的開孔是圓的一部門（圓缺部門），這個圓的直徑是管道直徑的98％，開孔的圓弧部門的圓心應精確地定位，使之與管道同心，這樣可保證開孔不會被管道及兩真個墊片或因為管道偏心而發生遮蓋。圓缺孔板主要用于測量臟污介質和有氣泡析出或含有固體微粒的液體以及含有固體微粒或液滴的氣體流量測量。用于濕煤氣等臟污介質的丈量，可以避免臟物在孔板前后淤積，被廣泛應用在各種煤氣和臟濁流體的測量上。
工作原理：
　　圓缺孔板是在尺度孔板的基礎上研發的節流式流量傳感器。因為它采用環形通道式結構，使各種臟腑介質通過孔板與管道之間環縫間輕松通過。因此圓缺孔板流量計廣泛應用于臟污介質的流量丈量。
技術參數
　　1、公稱通徑： 50 mm～3600 mm
　　2、工作溫度： -200℃～+530℃
　　3、公稱壓力：- 0.1 mpa～42 mpa
　　4、雷諾數（red）范圍： 普通型 4×103～1×107
　　5、精確度：±0.5％、 ±1.0％ 、±2.0％
　　6、參照尺度：gb/t2624-2006、jjg640-94及流量丈量節流裝置設計手冊
　　7、連接方式：法蘭連接、 焊接連接
安  裝指導： 　　
　　01、圓缺孔板只合用于安  裝在水平或傾斜管道上，不能在垂直管道上使用，被測流體中含有固體顆粒時，缺口應處于下方，假如液體中有氣體析出，則缺口應置于上 　　
　　02、取壓管道焊接前，應先將管道上的取壓孔鉆好，其直徑與取壓法蘭上的取壓孔徑相同，取壓法蘭上的取壓孔與管道上的取壓孔對準。 　　
　　03、節流裝置與管道連接時，焊接處端面與管道軸線的不垂直度不得大于1°，焊接后內部焊縫應加工處理，使其光滑，無焊巴和焊渣。
