xyd-180靜力觸探勘探鉆機

xyd-180靜力觸探勘探鉆機  靜力觸探地質勘探鉆機  液壓靜力鉆機全國領先  履帶式靜力觸探車

一、靜力觸探概述：
靜力觸探是利用液壓油缸將探頭勻速地壓入土中,適宜在軟土、粘性土、老粘土、黃土、砂性土等地層中測試，利用探頭與土層接觸時產生的阻力，通過電阻變化的信號，傳送到地面的測量儀表上，進行土木建筑工程、市政、公路、工程地基土原位測試，用于查明地層在垂直和水平方向的變化，進行力學分層，用來確定天然地基承載力和估算單樁承載力；判別砂土液化的可能性；確定軟土的不排水抗剪強度；提供軟土地基承載力和斜坡穩定性的計算指標。

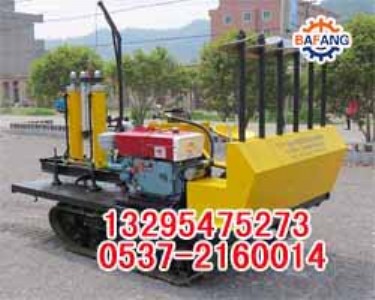

二、鉆機簡介
本鉆機是將靜力觸探機加裝在履帶鉆機上，前面是鉆機（可按用戶需求匹配不同型號鉆機），后面是靜力觸探機，實現一機多用，是我們公司根據市場需要研發出的新產品。有如下優點：
1. 整機結構緊湊，布局合理。充分利用原180履帶鉆機的閑散空間，兩種機型，兩種功能，同一底架，互不干涉。
2.高配工程履帶底盤，承載能力大，可以裝載鉆桿、鉆具、探桿、錨桿及其它工具，現場移機方便快捷。
3.高配高支腿油缸，行程1500mm，油缸靜內尺寸2700mm,實現自動裝車。
4.由于鉆機與靜力觸探機兩種機型利用同一底架，同一履帶底盤，生產成本低，為客戶大大節約了設備投資。
5．同一臺靜力觸探機底盤，可以根據用戶需求匹配130、180、200等不同型號鉆機。
三、靜力觸探部分技術參數
1、額定貫入力：150kn 額定起拔力：200kn
2、貫入速度：1.2±0.3m/min 起拔速度：0.9～1.8m/min
3、工作行程：500mm
4、發動機：云內yn-27柴油機 功率：39kw 轉速：2400rpm
5、履帶規格：橡膠履帶/鋼履帶300×100×51
行走速度：0-3km/h 爬坡能力：≤30°
6、液壓系統
齒輪泵： 額定轉速：2500r/min 額定壓力：20mpa
多路閥：多路換向閥
7、油箱的容量與工作允許溫度
油箱：≥60l
最高環境溫度：40℃ 最低環境溫度：-20℃
發動機水溫度：＜90℃ 液壓油溫度：＜65℃
8、支腿油缸：缸徑d：100mm 桿徑：70mm 行程：1500mm
9、整機尺寸（mm）：3062×1800×2612（長×寬×高）
