概述

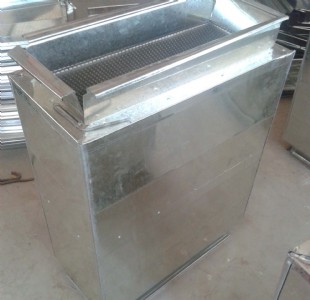

阻抗復合消聲器是指將聲吸收和聲反射恰當地組合起來的消聲器。它同時既有阻性消聲器消除中、高頻噪聲和抗性消聲器消除低、中頻噪聲的特性，具有寬頻帶的消聲效果。阻抗復合式消聲器，即把阻性結構和抗性結構按照一定的方式組合起來，就構成了阻抗復合式消聲器。

1、阻性消聲器

這種消聲器是利用消聲材料或吸聲結構的吸聲作用，使沿管道傳播的噪聲隨距離而衰減，從而達到消聲的目的。常用吸聲材料有玻璃纖維絲、低碳鋼絲網、毛氈等。這類消聲器對高頻噪聲具有良好的消聲效果，而低頻消聲性能較差。加之山于吸聲材料易被發動機排出的高溫廢氣所熔化，因此使用壽命短，且易被積炭、油泥等阻塞而降低或失去消聲作用，故摩托車上很少采用單一的阻性消聲器。

2、抗性消聲器

這種消聲器是借助于管道截面的突然擴張(或收縮)或旁接共振腔，使沿管道傳播的某些頻率的聲波在突變處向聲源方向反射回去，從而達到消聲目的。它比較適用于消除低中頻噪聲，而對高頻噪聲的消聲作用較差。阻抗復合式消聲器將阻性消聲器和抗性消聲器的消聲原理通過適當結構組合而成，兼有兩者的消聲特性。

二、技術要求

1、阻抗復合式消聲器就是把對高、中頻噪聲消聲效果顯著的阻性消聲券及對中、低頻噪聲消聲效果顯著的抗性消聲錯組合構成。山于聲波的波長比較長，阻性和抗性消聲器復合在一起時有聲的禍合作用，互相有彭響，不能看作簡單的補加關系。

2、由于消聲器的組合型式較多，阻杭復合式消聲器的品種也較多，但定型產品都是按原國家標準圖制造。

3、因為消聲效果好，頻譜特性寬，在通風空調工程中件遍應用。但和阻性消聲器一樣，不能用于有蒸汽浸蝕或高溫的場合。

三、產品選用要點

1、阻抗復合消聲器選用主要控制參數消聲量、頻潛特性、風速、風量、空氣阻力(系數)。

2、選用的吸聲材料和結構除了滿足消聲性能要求外，還應注意防潮、耐溫、防腐、耐氣流沖刷等。

3、阻抗復合消聲器由于會有二次產塵的缺點，不能用于潔凈空調系統。

4、消聲器消聲效果與風速有關，應按廠家產品樣本的動態消聲量選用。

5、消聲器消聲效果與消聲器入口聲級有關，消聲器入口通常設在系統聲源較高的位置(如風機或空調機出口處)。

6、消聲器應設于風管系統中氣流平穩的管段上，且應盡最靠近有噪聲控制要求的地方。

7、為防止再生噪聲的影響，消聲器空氣通道內流速應根據控制噪聲級標準的要求確定，阻性消聲器一般宜在8m/s以下，最大不應宜> 12m/s。徽穿孔板消聲器大風速的情況下(15-20m/s)，風阻較大。

8、消聲器不宜設置在空調機房內，也不宜設置在室外，防止噪聲穿透進入消聲器后的管道。

9、當一根風管輸送到多個房間時，宜擴大相鄰房間送風口的距離，或采用增加消聲彎頭、風管內壁粘貼吸聲材料等措施，防止房間的噪聲干擾。

10、一般空調系統減噪選用阻抗復合式消聲器，排風系統可選用阻性消聲器。微穿孔板消聲器是襯裝微穿孔板結構的消聲器。能在較寬的頻帶范圍內消除氣流噪聲，而且具耐高溫、耐油污、耐腐蝕的性能，即使在氣流中帶有大量水分，也不影響工作。由于穿孔直徑小、板面光滑，因此消聲器阻損比一般阻性消聲器要小。如流速為20m/s，2m長的直通微穿孔板消聲器的阻損也不超過19.612pa。

穿孔的聲阻抗(非線性阻)與聲壓和氣流速度有關，設計微孔板消聲器時要計入這些影響。微孔板消聲器常用于鼓風機排氣、空調系統、燃氣輪機排氣、飛機發動機試車室排氣、噴氣發動機的進氣道、內燃機進排氣等。這些消聲器的穿孔直徑往往等于或大于1mm，但也按習慣稱為微孔板消聲器。微穿孔板消聲器一般是用厚度小于1 mm的純金屬薄板制作，在薄板上用孔徑小于1mm的鉆頭穿孔，穿孔率為1％一3％。選擇不同的穿孔率和板厚不同的腔深，就可以控制消聲器的頻譜性能，使其在需要的頻率范圍內獲得良好的消聲效果。
