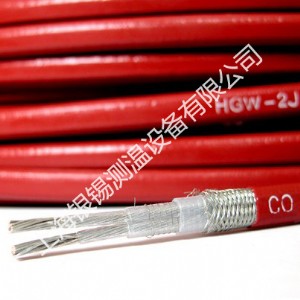

恒功率并聯電伴熱帶電源母線為二根平行絕緣銅線，在內絕緣層上纏繞電熱絲，并將電熱絲每隔一定距離與母線連接，形成連續并聯電阻。母線通電后，各并聯電阻發熱，因而形成一條連續的加熱電纜。

    恒功率加熱電纜主要用于各處管道、儀表的防凍、保溫，最高維持溫度150℃，可用于工廠一區、二區爆炸性氣體場合。

   銀錫恒功率并聯電伴熱帶單位長度輸出功率恒定，發熱量恒定，且不受環境溫度變化而改變，使用長度和功率成正比，長度可以任意裁切，有普通型和加強型兩種，加強型電熱帶是在普通型電熱帶外層再包裹一層防腐絕緣層，其余結構與普通型電熱帶相同。

恒功率并聯電伴熱帶結構圖：

流體最高維持溫度：是指管道內介質需要維持的最高工藝溫度，一般不宜超過本表規定值
額定電壓：220v                          最高耐溫：250℃
常態絕緣電阻：≥20兆歐姆             防護等級：ip54
介電強度: 2000v  50hz/1min       防爆合格證號：cje×07.125u
絕緣層材料：f46氟塑料                 尺寸(包括紡織和外護套）：6.3×9.5m

恒功率電熱帶產品特點：

   恒功率并聯式電熱帶由多個發熱節在整個長度上并聯相接，能按實際需要切割商都，發熱時必須與溫控器使用，可精確設定介質維持溫度，實現自動控制。其單位長度的發熱量恒定。使用的電熱帶越長，輸出的總功率越大。此外電熱帶因具有柔軟性，可以緊貼管道表面，外層金屬屏蔽網能起到防爆，抗干擾及傳熱和散熱的作用，提高電熱帶的整體強度，同時還可以用做安  全接地線，所以廣泛應用于管道、閥門、小型儲罐、液體等的保溫，防凍、加熱。

   并聯式恒功率電伴熱帶單位的發熱量恒定，使用的電熱帶越長，輸出的總功率越大，電熱帶在現場可按照實際需要的長度任意剪切，但最短不得少于3米。由于電熱帶具有柔軟性，可以方便的緊貼被伴熱管道表面敷設。電熱帶外層有銅絲屏蔽編織層，不僅具有傳熱和散熱作用，能提高電熱帶的整體抗拉強度，同時還能作為安  全接地線使用。

恒功率電熱帶分類：

 可分為普通型電熱帶和加強型電熱帶兩種：

     加強型電熱帶在普通型電熱帶外層再包裹一層防腐絕緣層，其余結構與普通型電熱帶相同，加強型電熱帶除具有普通型電熱帶的優點外，還具有機械強度高，防腐能力強等特點，可用露天等潮濕環境的防爆區域，要求精確控溫的場合使用。

單相恒功率電熱帶應用手冊：

電熱帶安  裝注意事項：

1、電熱帶在儲存、搬運、安  裝及使用時不許扭曲、打結、反復彎折、嚴禁損壞外護套、壞絕緣。

2、電熱帶在敷設前應進行外觀和絕緣檢查。絕緣電阻值應符合產品說明書的規定。

3、施放電熱帶時不要打硬折或長距離在地面拖拉。

4、固定電熱帶時，預留活動空間，保證其熱脹冷縮不會因此漲短，導致短路現象。

5、電熱帶接入電壓應與其工作電壓相符。

6、保持電壓穩定，避免電熱帶頻繁開關啟動

7、如果接線盒等安  裝在露天，須倒置。防止雨水進入接線盒，以策安  全。

8、遵循電熱帶產品性能，例如最大使用長度：工業電熱帶100米，民用電熱帶30米。低電壓電熱帶30米。

9，電熱帶安  裝完畢后，須檢測線路安  全后，方可安  裝保溫層，必須使用阻燃性，高溫伴熱的管道罐體，更需考慮保溫材質。

電熱帶安  裝方式：

一）單根電伴熱帶施工法

1、玻璃纖維壓敏膠帶或鋁膠帶每隔約50cm處將電伴熱帶固定于管道上。

2、平敷時盡可能將電伴熱帶附在管道的下45度側方。

3、在線路的第一供電點和尾端各預留1m長的電伴熱帶。

4、按設計圖[纏繞系數]布線（系數為整數應平敷以利減少接點）。

5、一切散熱體（如支架、閥門、法蘭等）應按設計圖請求預留所需電伴熱帶長度，將此段電伴熱帶纏繞于散熱主體上并固定。

下列各點應留意：

*散熱體應有設計所需電伴熱帶的長度。

*電伴熱帶可相互堆疊或穿插。

*纏繞辦法應盡可能使散熱體必要時隨時可撤除停止維修或改換而不損壞電伴熱帶或影響其它線路*在運用二通或三通配件處，電伴熱帶各端應預留40cm長度。

二）螺旋纏繞

如纏繞系數為1.4，即5m管道需求布7m的電伴熱帶，施工時先將7m長的電伴熱帶兩端固定于一段長度為5m的管道上，然后將松馳的電伴熱帶纏繞在管道上，并加以固定。

三）多根電伴熱帶施工法

1、設計圖指明纏繞系數為（n=1，2…）普通用于大口徑管道上

2、辦法如下：

*電伴熱帶由管道線路一端起布線至尾端再回頭至起點，道路等于系數。（但留意最大運用長度）

*電伴熱帶由管道線路一端至尾端輪番依次布線次數等于系數。

*后備系統，關鍵管道作后備應急用。所以每一線路都應當作獨立線路裝置，并有獨立的供電點。

典型電熱帶安  裝示意圖：
