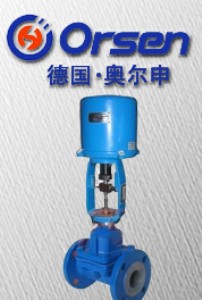

進口電動隔膜調節閥
進口電動隔膜調節閥概述
進口電動隔膜調節閥具有結構簡單、流路阻小、流通力比同口徑的其它閥大，密封無泄漏，能用于高粘度及懸浮顆粒流體的調節，根據隔膜材料的不同（橡膠或聚四氟乙烯）適用于調節強堿 、強腐蝕性介質。該電動隔膜調節閥由隔膜閥配用各類直行程電動執行器組成。電動執行機構內有伺服系統，無需另配服放大器，有輸入控制信號（4-20ma或1-5vdc）及單相電源即可控制運轉，實現對壓力、流 量、溫度、液位等參數的調節。
進口電動隔膜調節閥產品特點：
1、采用橡膠或塑料等軟質密封制作的隔膜，密封性較好。由于隔膜為易損件，應視介質特性而定期更換；
2、受隔膜材料限制，隔膜閥適用于低壓和溫度相對不高的場合；
3、隔膜閥按結構形式可分為：屋式、直流式、截止式、直通式、閘板式和直角式六種；連接形式通常為法蘭連接；按驅動方式可分為手動、電動和氣動三種，其中氣動驅動又分為常開式、常閉式和往復式三種；
4.一般不宜用于溫度高于60度及輸送【敏感詞】國人都懂的和強氧化介質的管路中，也不宜在較高壓力的管路中使用。
進口電動隔膜調節閥 技術參數
|
公稱通徑mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
|
允許壓差 |
1.0 |
0.89 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
0.6 |
0.38 |
0.15 |
0.057 |
|||
|
額定流量系數kv |
8 |
12 |
16 |
38 |
60 |
68 |
90 |
150 |
300 |
500 |
600 |
1200 |
2000 |
|
|
公稱壓力 |
1.0 |
|||||||||||||
|
行程 |
10 |
16 |
25 |
40 |
60 |
|||||||||
|
流量特性 |
近似快開（調節式） |
|||||||||||||
|
法蘭尺寸 |
鑄鐵法蘭按jb78-59，鑄鋼法蘭按jb79-59 |
|||||||||||||
|
配用電動執行機構型號 |
psl |
psl-201 |
psl-202 |
psl-204 |
psl-208 |
psl-312 |
||||||||
|
361l |
361lsa-08 |
361lsa-20 |
361lsb-30 |
361lsb-50 |
361lsc-65 |
|||||||||
|
防爆型 |
361lxa-20 |
361lxb-30 |
361lxb-50 |
|
|
|
|
|
||||||
進口電動隔膜調節閥 執行機構
|
型號 |
額定輸出力n |
速度mm/s |
技術參數 |
||||
|
psl |
361l |
psl |
361l |
psl |
361l |
psl |
361l |
|
201 |
361lsa-08 |
1000 |
800 |
0.25 |
4.2 |
電源：ac220v
50hz |
電源：ac220v
50hz |
|
202 |
361lsa-20 |
2000 |
2000 |
0.50 |
2.1 |
||
|
204 |
361lsb-30 |
4500 |
3000 |
0.50 |
3.5 |
||
|
208 |
361lsb-50 |
8000 |
5000 |
1.00 |
1.7 |
||
|
312 |
361lsc-65 |
12000 |
6500 |
0.60 |
2.8 |
||
|
325 |
361lsc-99 |
25000 |
10000 |
1.0 |
2.0 |
||
進口電動隔膜調節閥 性能指標
|
項目 |
指標值 |
|
基本誤差％ |
≤±3.5 |
|
回差％ |
≤2.5 |
|
死區％ |
≤3.0 |
|
始終點偏差％ |
±2.5 |
|
額定行程偏差％ |
±2.5 |
|
純滯后 |
≤is |
|
允許泄量l/h |
橡膠隔膜片“0”，聚四乙烯隔膜為0.5％×閥額定容量（許用壓差下的水） |
|
絕緣電阻 |
不小于20m |
|
阻尼特性 |
不大于3周半 |
進口電動隔膜調節閥 外形尺寸
|
公通徑 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
|
|
l(mm) |
181 |
184 |
222 |
254 |
276 |
298 |
352 |
451 |
600 |
720 |
|
|
h1(mm) |
67 |
72 |
87 |
92 |
105 |
110 |
127 |
174 |
209 |
300 |
|
|
配psl |
h(mm) |
738 |
750 |
765 |
767 |
845 |
857 |
875 |
1025 |
1045 |
1252 |
|
d(mm) |
176 |
225 |
|||||||||
|
重量 |
15 |
17 |
24 |
29 |
49 |
61 |
82 |
150 |
211 |
370 |
|
|
配361l |
h(mm) |
501 |
513 |
650 |
652 |
770 |
782 |
800 |
1080 |
1125 |
1345 |
|
d(mm) |
225 |
310 |
|||||||||
|
重量 |
23 |
24 |
39 |
44 |
64 |
76 |
97 |
203 |
264 |
418 |
|
德國奧爾申(german orsen international group)集團是世界著名的閥門產品與系統供應商及環球性出口商。它堅守創始者講求精密度與高品質的精神，業務遍及歐亞與其他地區，美譽傳遍天下。德國奧爾申(german orsen international group)集團成立于1936年，如今在全球140個國家擁有代表辦事處，另有12家生產工廠及17家營業附屬公司。這意味著公司取得驕人的業績。隨著公司邁向新的環球環境！
特別是在蝶閥、球閥、過濾器,截止閥、閘閥、止回閥、柱塞閥、針型閥、過濾器 電磁閥、調節閥、刀閘閥、隔膜閥、旋塞閥、保溫閥門、氣動電動閥門、高溫高壓閥門及其驅動裝置的研究、開發與生產制造上有著近百年積累下來的豐富經驗和獨特的設計特點，以專業的知識為全球使用者提供最優秀的服務和產品。
德國orsen奧爾申國際集團北京代理
