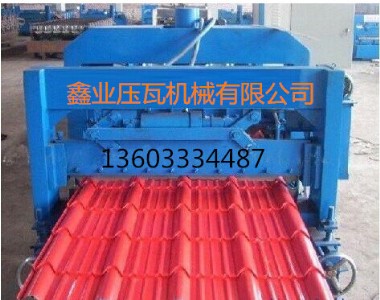

35-205-820型琉璃瓦成型機

 琉璃瓦壓瓦機分為三部分，輥道成型部分、切刀部分。 輥道成型部分是由電機拖動，鏈條帶動各輥轉動。壓型部分是液壓缸帶動模具上下移動，可以把彩鋼壓成許多節，形似琉璃瓦。切刀部分是液壓缸帶動刀具上下移動，可以把彩色鋼瓦切斷。生產過程如下：彩色鋼板進入輥道成型部分，成型后到壓型部分，壓成等距離一節一節的，切刀負責定長切割。彩鋼壓瓦機的工作臺有六個工序，（即六方轉輪）工作臺的翻轉，除有一級機械分度，定位以外，還設置有一套精密定位機構，完全確保每一次沖壓過程中，工作臺模具的準確定位，安  裝上模的滑臺是箱體結構，滑臺導軌與機身上導軌，接觸長度大，上模的每一次沖壓，工序?qū)δ嗯饔卸�次沖壓即上模第一次壓瓦坯到位后，上模上升10㎜，使瓦坯得到充分排氣后，上模再向下壓瓦坯到位，才返回最高位置，因而模具使用壽命長，壓制的產品質量好。自動放料,取坯工作程序：模具安  裝及主機試車同上述，然后開啟空氣壓縮機，真空泵,擠出機,切瓦機,放料機,壓瓦機,主機及瓦托輸送機,停車時,先停止擠出機,再停止其余設備.

820型琉璃瓦壓瓦機可根據生產需要生產各種不同外觀 的屋面板，且成品率高。

技術參數

長×寬×高 6400mm×1300mm×1000mm

成型軸：直徑70mm 45#調質

成型輪：材料45#鍛打 鍍硬鉻

傳動方式：鏈輪、鏈條

電機：3kw

成型排數：11排

全自動電腦定長切斷系統：

泵站電機：3kw四級

剪切模具：gr12

成型速度：8-10m/min

壓制厚度：0.2-0.7mm

壓制寬度：1000m
