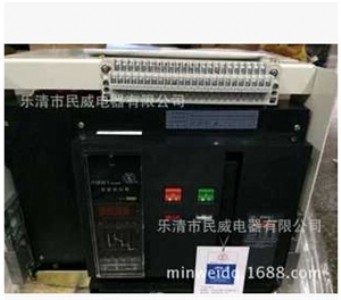

dw45萬能斷路器
dw45萬能式斷路器用于控制和保護低壓配電網絡。一般安  裝在低壓配電柜中作主開關起總保護作用。dw45萬能式斷路器其技術性能已達到了國際上同類型產品的先進水平。交流額定電630~5000a；短路分?jǐn)?0ka~120ka（有效值）；額定工作電壓ac690v及以下；dw45萬能式斷路器具有3極和4極；dw45萬能式斷路器具有抽屜式和固定式；可倒進線安  裝；多種智能控制器，提供不同功能；執iec60947-2、gb14048.2標準。

周圍空氣溫度為-5℃~+40℃，且24h的平均值不超過+35℃（特殊訂貨的除外）；安  裝地點的海拔不超過2000mm；安  裝地點的空氣相對濕度在最高溫度為+40℃時不超過50％；在較低溫度下可以有較高的相對濕度，最濕月的月平均最低溫度不超過+25℃，該月的月平均最大相對濕度不超過90％，并考慮因溫度變化發生在產品表面的凝霜；污染等級為3級。斷路器主電路及欠電壓脫扣器線圈、電源變壓器初級線圈的安  裝類別為iv，其余輔助電路、控制電路安  裝類別為ⅲ；斷路器應按本說明書安  裝要求安  裝。斷路器的垂直傾斜度不超過5°；斷路器安  裝在柜體小室內，且加裝門框，防護等級達ip40；加裝門框及密封透明罩，防護等級達ip54。

斷路器有固定式和抽屜式之分，把固定式斷路器本體裝入專用的抽屜座就成為抽屜式斷路器。斷路器本體由觸頭系統、滅弧系統、操動機構、電流互感器、智能型控制器和輔助開關、二次插接件、欠壓、分勵脫扣器等部件組成。

觸頭系統
采用一擋觸頭系統、在同一觸頭的不同部位，觸頭單元既具有主觸頭的功能，也具有弧觸頭的功能；采用新型耐弧的觸頭在分?jǐn)喽搪冯娏骱蟛恢逻^分發熱而引起溫升過高；觸頭系統采用多路并聯，降低電動斥力，提高觸頭系統的電協穩定性。

滅弧室
每個極均設有一個滅弧室，其作用是將各電極分隔開，并相互絕緣，與斷路器的其它部分及操作人員相隔離。滅弧室全部置于斷路器的絕緣底座內，增加了滅弧室壁的機械強度，不致在分?jǐn)啻蠖搪冯娏鲿r(shí)炸裂。

操作機構和手動，電動傳動機構
機構位于斷路器正面。機構采用五連桿的自由脫扣器機構，并設計成貯能形式。在使用過程中，機構總是處于預貯能位置，只要斷路器一接到合閘命令，斷路器就能立即瞬時閉合。預貯能的釋放按鈕或合閘電磁鐵來完成。電動傳動機構自成一體，貯能軸與主軸之間通過凹凸形楔口活動聯結，裝拆方便。

相關型號：

dw45-2000/3p/630a、  dw45-2000/3p/800a
    dw45-2000/3p/1000a、 dw45-2000/3p/1250a
    dw45-2000/3p/1600a、 dw45-2000/3p/2000a
    dw45-3200/3p/2000a、 dw45-3200/3p/2500a
    dw45-3200/3p/2900a、 dw45-3200/3p/3200a
    dw45-4000/3p/3600a   dw45-4000/3p/4000a
    dw45-6300/3p/5000a、 dw45-6300/3p/6300a
    dw45-2000/4p/630a    dw45-2000/4p/1250a
    dw45-2000/4p/800a    dw45-2000/4p/1600a
    dw45-2000/4p/1000a   dw45-2000/4p/2000a
    dw45-3200/4p/2000a、 dw45-3200/4p/2500a
    dw45-3200/4p/2900a、 dw45-3200/4p/3200a
    dw45-6300/4p/5000a、、dw45-6300/4p/6300a
