丹況截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。
丹況截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥六時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，丹況截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。
同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25％～30％時，流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
丹況截止閥具有以下優點：
1、結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封面間磨擦力小，壽命較長。
j41w不銹鋼截止閥性能規范：
|
型號 |
公稱壓力 |
試驗壓力 |
工作溫度(℃) |
適用介質 |
||
|
強度(水)(mpa) |
密封(水)空氣 |
低壓密封空氣 |
||||
|
j41w-16p(r) |
1.6 |
2.4 |
1.8 |
0.6 |
≤200 |
nitric acid |
|
j41w-25p(r) |
2.5 |
3.8 |
2.8 |
0.6 |
≤200 |
硝酸 類 |
|
acetic acid |
||||||
|
醋酸 類 |
||||||
|
nitriv acid |
||||||
|
硝酸 類 |
||||||
|
j41w-40p(r) |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
acetic acid |
|
j41w-64p(r) |
6.4 |
9.6 |
7.0 |
0.6 |
≤200 |
醋酸 類 |
j41w不銹鋼法蘭截止閥主要零件材質：
|
零件名稱 |
zg1cr18ni9ti系列 |
zg00cr18ni10系列 |
zg1cr18ni12mo2ti系列 |
zg00cr17ni14mo2系列 |
wcb系列 |
|
閥體/閥蓋 |
zg1cr18ni9ti |
zg00cr18ni10 |
zg1cr18ni12mo2ti |
zg00cr17ni14mo2 |
wcb |
|
閥瓣 |
zg1cr18ni9ti |
zg00cr18ni10 |
zg1cr18ni12mo2ti |
zg00cr17ni14mo2 |
1cr13 |
|
閥桿 |
zg1cr18ni9ti |
00cr18ni10 |
1cr18ni12mo2ti |
00cr17ni14mo2 |
1cr13 |
|
填料 |
ptfe編織 |
ptfe編織 |
ptfe編織 |
ptfe編織 |
石墨 |
|
墊片 |
304+ptfe |
304l+ptfe |
316+ptfe |
316l+ptfe |
石墨+304 |
|
壓蓋 |
zg1cr18ni9ti |
zg00cr18ni10 |
zg1cr18ni12mo2ti |
zg00cr17ni14mo2 |
wcb |
|
填料壓環 |
1cr18ni9ti |
00cr18ni10 |
1cr18ni12mo2ti |
00cr17ni14mo2 |
1cr13 |
|
螺栓 |
1cr17ni2 |
1cr17ni2 |
1cr17ni2 |
1cr17ni2 |
35crmoa |
|
螺母 |
1cr18ni9ti |
1cr18ni9ti |
1cr18ni9ti |
1cr18ni9ti |
45 |
j41w不銹鋼截止閥1.6mpa主要連接尺寸及重量：
|
尺寸 |
dn |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
l |
mm |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
650 |
750 |
850 |
950 |
|
h |
mm |
200 |
243 |
253 |
280 |
312 |
321 |
325 |
355 |
415 |
460 |
510 |
700 |
975 |
1115 |
1250 |
1380 |
|
w |
mm |
120 |
140 |
160 |
160 |
200 |
200 |
240 |
240 |
280 |
320 |
360 |
560 |
600 |
700 |
800 |
900 |
|
重量 |
kg |
5 |
6.5 |
7 |
13.5 |
16 |
32 |
45 |
60 |
80 |
107 |
134 |
268 |
449 |
663 |
750 |
1170 |

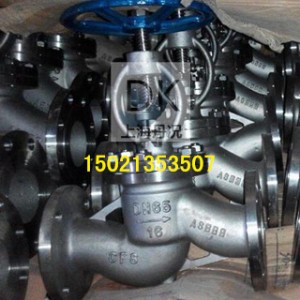

j41w不銹鋼法蘭截止閥：型號：j41w 口徑：dn15-250mm 壓力：1.6～6.4mpa 材質：鑄鋼、不銹鋼等。
