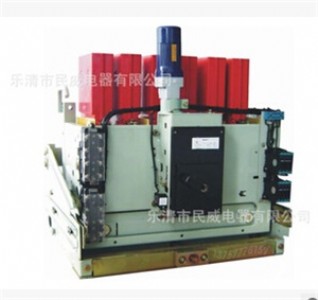

上海人民dw17-2505 me-2900a萬能式斷路器 固定水平 垂直 抽屜式
品牌 上海人民 型號 dw17-2505 產品系列 斷路器
殼架電流 2500 極數 3p 額定電流 2500a
特性 智能型 保護類型 成套設備 脫扣方式 分勵脫扣器
應用場景 終端配電 安  裝方式 固定式 接線方式 板前接線
飛弧距離 1（nm）  操作方式 電動操作 操作頻率 50（次/h）
操作次數 10w 進線方式 垂直接線 產品認證 ccc
凈重 50（kg）  尺寸（高x寬x深） 50（mm）  型號報價 dw17-2505/3抽屜式,dw17-2505/3固定水平,dw17-2505/3固定垂直
額定頻率 50 斷路器類型 低壓斷路器 物料編號 框架斷路器
w17萬能式斷路器適用于交流50hz、電壓380v、電流至4000a的配電網絡中，用來分配電能和供作配電線路及電源設備免受過載、欠電壓、短路保護之用。同時在正常條件下可作為線路的不頻繁轉換之用。1250a以下的斷路器在交流50hz、電壓380v網絡中可用來作電動機的過載短路保護，同時在上述條件下也可作為電動機的不頻繁起動之用。配電線路及電源設備免受過載、欠電壓、短路保護之用。同時在正常條件下可作為線路的不頻繁轉換之用。1250a以下的斷路器在交流50hz、電壓380v網絡中可用來作電動機的過載短路保護，同時在上述條件下也可作為電動機的不頻繁起動之用。   斷路器是采用立體式的積木結構，分為四個框架電流等級，即630～1605a一個框架電流等級：2000～2505a一個框架電流等級，3200～3205a一個框架電流等級，4000a～4005a一個框架電流等級。四個框架以630～1605框架為基礎，其它框架則根據不同的額定電流采用積木式結構拼裝而成。整體斷路器由框架、觸頭系統、滅弧系統、脫扣器、操作機構、抽屜框架、插刀、插座及二次接線回路組成。總體結構分固定連接式和抽屜式兩種，抽屜式附有加長導軌以利于用戶的維修。接線方式有垂直進出線、水平進出線，操作方式有手動操作、直接電動操作和預貯能操作。斷路器的過電流脫扣器由瞬時脫扣器、長延時脫扣器和短延時脫扣器組成。用戶可根據使用要求進行組合，實現一段、二段或三段保護。   一、產品概述   1.1 dw空氣開關線圈配套用于各類空氣開關，根據功能不同可分為電磁、分勵、失壓、釋能等種類。   1.2 重要用途及適用范圍：   本線圈適合用于交流50hz、電壓為380v的電路中。   1.3 使用環境條件   a、海拔高度不超過2000m   b、周圍空氣的溫度上限不超過+40℃   c、周圍空氣溫度下限為-5℃   d、周圍空氣最大相對濕度不大于90％   e、在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體和塵埃（包括電塵埃）。   二、結構   2.1 吸引線圈為繞制式，防護等級ip00；   2.2 吸引線圈主要是由線圈骨架、漆包線、絕緣紙繞制而成。   2.3 當線圈通電時，使鐵芯吸合，當電源切斷時，鐵芯釋放。達到控制電路效果。   三、技術特性   3.1 吸合線圈在電壓不低于85％額定電壓和不高于110％的額定電壓可靠工作。   四、安  裝   安  裝前應注意線圈的額定電壓、型號和規格是否與整機相符合。   五、使用   5.1 在使用前檢查電源接線是否牢固；   5.2 在使用前試驗鐵芯和線圈是否匹配，活動支架是否靈活。   六、運輸、貯存   6.1 運輸   6.1.1 圈在運輸過程中，嚴禁雨淋；受潮。   6.1.2 在裝卸過程中嚴禁拋擲，以免損壞吸引線圈。   6．2 貯存   吸引線圈應貯存在通風、干燥、相對濕度不大于80％的倉庫中，周圍無酸  、堿  及其它腐蝕性氣體。   dw17系列萬能式斷路器（以下簡稱斷路器）適用與交流50hz，額定工作電壓400v、690v，額定電流630a至4000a的配電網絡中，用來分配電能、保護線路和電源設備（如發電機、整流裝置等）免受過載、短路和欠電壓等故障的危害。也能直接起動電動機，切具有選擇性保護功能。

斷路器符合標準iec60947-2及gb14048.2。
3、正常工作條件
3.1周圍空氣溫度
周圍空氣問題最高不超過+40℃
周圍空氣溫度24h的平均值不超過+35℃
周圍空氣溫度下限值不低于-5℃
3.2安  裝地點海拔不超過2000m
3.3大氣條件
大氣相對濕度在周圍空氣溫度+40℃時不超過50％；在較低溫度下可以有較高的相對濕度；最濕月的月平均最大相對溫度為90％。同時，該月的月平均最低溫度為+25℃。并考慮到因溫度的變化發生在產品表面上的凝露。
3.4污染等級：三級
3.5安  裝類別：主電路和欠電壓脫扣器安  裝類別為ⅳ，輔助電路安  裝類別ⅱ。
3.6安  裝條件：斷路器必須垂直地安  裝在無顯著搖動和沖擊振動，沒有雨雪侵襲，且與垂直面傾斜度不超過5°的地方。
dw17系列萬能式斷路器(以下簡稱斷路器)適用于交流50hz，額定工作電壓為400v或690v，額定電流630a至4000a的配電網絡中，用來分配電能、保護線路和電源設備(如發電機、整流裝置等)免受過載、短路和欠電壓等故障的危害。也能直接起動電動機，且具有選擇性保護功能。   本產品符合iec60947-2、gb14048.2標準。dw17(me)系列萬能式斷路器(以下簡稱斷路器)適用于交流50hz、電壓380v、電流至4000a的配電網絡中，用來分配電能和供作配電線路及電源設備免受過載、欠電壓、短路保護之用。同時在正常條件下可作為線路的不頻繁轉換之用。1250a以下的斷路器在交流50hz、電壓380v網絡中可用來作電動機的過載短路保護，同時在上述條件下也可作為電動機的不頻繁起動之用。配電線路及電源設備免受過載、欠電壓、短路保護之用。同時在正常條件下可作為線路的不頻繁轉換之用。1250a以下的斷路器在交流50hz、電壓380v網絡中可用來作電動機的過載短路保護，同時在上述條件下也可作為電動機的不頻繁起動之用   斷路器的主要參數   型號 殼架等級最大額定電流 a 額定電流 in
dw17萬能式斷路器
a 額定極限短路分斷能力icu ka/cosφ 額定極限短路分斷能力ics ka/cosφ 額定短時耐受電流
icw ka 飛弧距離mm
400v 690v 400v 690v 400v 690v
dw17-1600 1600 630 800 1000 50/0.25 50/0.25 50/0.25 50/0.25 30 250/250 350/350
1250 1600 1900 50/0.25 50/0.25 50/0.25 50/0.25 50
dw17-2500 2500 2000 2500 2900 80/0.25 80/0.25 80/0.25 80/0.25 80 350/500 350/500
dw17-3200 3200 3200 3900 80/0.25 80/0.25 80/0.25 80/0.25 80
dw17-4000 4000 4000 5000 100/0.20 100/0.20 100/0.20 100/0.20 100 400 -
注1：額定工作電流1900a、2900a、3900a、5000a規格為增容型。 注2：飛弧距離為水平/垂直進出線。
