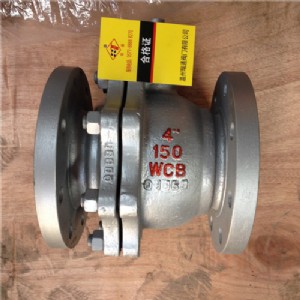

『美標法蘭球閥』溫州瑞通閥門是專業生產廠家,由本廠自主研發生產的【美標法蘭球閥】質量可靠、價格合理、售后服務完善.『美標法蘭球閥』適用于各種輕重工業及樓宇管道.瑞通品質,全球共享!【美標法蘭球閥】廣泛應用于：、石化、石油、造紙、、、食品、、給排水、市政、機械設備配套、電子工業，城建等領域。
【美標法蘭球閥】特點：（1）美標法蘭球閥流體阻力小，全通徑的球閥基本沒有流阻。（2）美標法蘭球閥結構簡單、體積小、重量輕。（3）美標法蘭球閥緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。（4）美標法蘭球閥操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。（6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。（7）美標法蘭球閥適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。（8）由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
美標法蘭球閥概述：
美標法蘭球閥主要用于截斷或接通介質，也可用于流體的調節與控制。廣泛用于石油、化工、冶金、電力、建筑、熱力、給排水、水處理等行業。
【一】執行標準：
設計與制造按ansi b16.34，jis 2071
結構長度按jis b2002
法蘭連接尺寸按jis b2212，2214
檢驗按jis b2003
【二】試驗壓力：
|
試驗項目
|
殼體試驗
|
密封試驗
|
上密封試驗
|
氣密封試驗
|
|
介質
|
水
|
氣
|
|
單位
|
mpa
|
lbf/in2
|
mpa
|
lbf/in2
|
mpa
|
lbf/in2
|
mpa
|
lbf/in2
|
|
壓力等級 (磅級)
|
150
|
3.1
|
450
|
2.2
|
315
|
2.2
|
315
|
0.5-0.7
|
60-100
|
|
300
|
7.8
|
1125
|
5.6
|
815
|
5.6
|
815
|
|
400
|
10.3
|
1500
|
7.6
|
1100
|
7.6
|
1100
|
|
600
|
15.3
|
2225
|
11.2
|
1630
|
11.2
|
1630
|
|
900
|
23.1
|
3350
|
16.8
|
2440
|
16.8
|
2440
|
【三】主要零件材料：
|
名稱
|
材料
|
|
閥體
閥蓋
|
a216wcb
|
a352 lcb
|
a217wc6
|
a217wc9
|
a217 c5
|
a351 cf8
|
a351 cf8m
|
a351 cf3
|
a351 cf3m
|
|
球體
|
a182 f6
|
a182 f304
|
a182 f316
|
a182 f304l
|
a182 f316l
|
|
閥桿
|
a182 f6
|
a182 f304
|
a182 f316
|
a182 f304l
|
a182 f316l
|
|
手柄
|
kth350-10
|
|
螺柱
|
a193-b7 a320-l7 a193-b8
|
|
螺母
|
a194-2h a194-7 a194-8
|
【四】主要連接尺寸：
|
型號
|
規格 (mm)
|
尺寸 (mm)
|
|
inch
|
dn
|
l
|
d
|
d1
|
d2
|
b
|
z-φd
|
h
|
w
|
|
q41f/h/y-150lb
q341 f/h/y-150lb
q641 f/h/y-150lb
|
1/2″
|
15
|
108
|
89
|
60.5
|
35
|
12
|
4-φ15
|
68
|
115
|
|
3/4″
|
20
|
117
|
98
|
70
|
43
|
12
|
4-φ15
|
75
|
130
|
|
1″
|
25
|
127
|
108
|
79.5
|
51
|
12
|
4-φ15
|
85
|
150
|
|
11/4″
|
32
|
140
|
117
|
89
|
64
|
13
|
4-φ15
|
96
|
190
|
|
11/2″
|
40
|
165
|
127
|
98.5
|
73.2
|
15
|
4-φ15
|
107
|
230
|
|
2″
|
50
|
178
|
152
|
120.7
|
92
|
16
|
4-φ19
|
118
|
240
|
|
21/2″
|
65
|
190
|
177.8
|
139.7
|
104.7
|
18
|
4-φ19
|
145
|
280
|
|
3″
|
80
|
203
|
190.5
|
152.4
|
127
|
19
|
4-φ19
|
160
|
310
|
|
4″
|
100
|
229
|
229
|
190.5
|
157
|
24
|
8-φ19
|
185
|
330
|
|
5″
|
125
|
356
|
254
|
216
|
185.7
|
26
|
8-φ22
|
230
|
600
|
|
6″
|
150
|
394
|
279
|
241.3
|
216
|
26
|
8-φ22
|
260
|
800
|
|
8″
|
200
|
457
|
343
|
298.5
|
270
|
29
|
8-φ22
|
310
|
1000
|
|
10″
|
250
|
533
|
406
|
362
|
324
|
31
|
12-φ25
|
350
|
1200
|
【五】美標法蘭球閥主要連接尺寸：
|
型號
|
規格(mm)
|
尺寸 (mm)
|
|
inch
|
dn
|
l
|
d
|
d1
|
d2
|
b
|
z-φd
|
h
|
w
|
|
q41f/h/y-300lb
q341f/h/y-300lb
q641f/h/y-300lby
|
1/2″
|
15
|
140
|
95
|
66.5
|
35
|
15
|
4-φ15
|
72
|
115
|
|
3/4″
|
20
|
152
|
117
|
82.5
|
43
|
16
|
4-φ19
|
75
|
130
|
|
1″
|
25
|
165
|
124
|
89
|
51
|
18
|
4-φ19
|
85
|
150
|
|
11/4″
|
32
|
178
|
133
|
98.5
|
64
|
19.5
|
4-φ19
|
95
|
180
|
|
11/2″
|
40
|
190
|
156
|
114.3
|
73.2
|
21
|
4-φ22
|
110
|
230
|
|
2″
|
50
|
216
|
165
|
127
|
92
|
23
|
8-φ19
|
120
|
240
|
|
21/2″
|
65
|
241
|
190.5
|
149.4
|
104.7
|
26
|
8-φ22
|
150
|
280
|
|
3″
|
80
|
283
|
210
|
168.5
|
127
|
29
|
8-φ22
|
165
|
310
|
|
4″
|
100
|
305
|
254
|
200.2
|
157
|
32
|
8-φ22
|
190
|
330
|
|
5″
|
125
|
381
|
279
|
235
|
185.7
|
35
|
8-φ22
|
240
|
600
|
|
6″
|
150
|
403
|
318
|
270
|
216
|
37
|
12-φ22
|
270
|
800
|
|
8″
|
200
|
502
|
381
|
330
|
270
|
42
|
12-φ25
|
315
|
1000
|
|
10″
|
250
|
568
|
445
|
387.5
|
324
|
48
|
16-φ29
|
380
|
1200
|
【六】美標法蘭球閥主要連接尺寸：
|
型號
|
規格 (mm)
|
尺寸(mm)
|
|
inch
|
dn
|
l
|
d
|
d1
|
d2
|
b
|
z-φd
|
h
|
w
|
|
q41f/h/y-600lb
q341f/h/y-600lb
q641f/h/y-600lb
|
1/2″
|
15
|
165
|
95
|
66.5
|
35
|
15
|
4-φ15
|
88
|
115
|
|
3/4″
|
20
|
190
|
118
|
82.5
|
43
|
16
|
4-φ19
|
98
|
130
|
|
1″
|
25
|
216
|
124
|
89
|
51
|
18
|
4-φ19
|
105
|
150
|
|
11/2″
|
40
|
241
|
156
|
114.3
|
73.2
|
23
|
4-φ22
|
135
|
180
|
|
2″
|
50
|
292
|
165
|
127
|
92
|
26
|
8-φ19
|
155
|
240
|
|
3″
|
80
|
356
|
210
|
168.2
|
127
|
32
|
8-φ22
|
175
|
280
|
|
4″
|
100
|
432
|
273
|
216
|
157
|
38
|
8-φ25
|
210
|
330
|
|
6″
|
150
|
559
|
356
|
292
|
216
|
48
|
12-φ29
|
340
|
800
|
|
8″
|
200
|
660
|
419
|
349
|
270
|
56
|
12-φ32
|
400
|
1000
|
|
10″
|
250
|
787
|
508
|
432
|
324
|
64
|
16-φ35
|
440
|
1200
|
溫州瑞通閥門有限公司球閥制造標準依照：①《通用閥門法蘭和對焊連接鋼制球閥》gb/t12237-89 ②《鐵制和銅制球閥》gb/t 15185-1994 ③《鋼制閥門 一般要求》gb/t 12224-2005 ④《生活飲用水輸配水設備及防護材料的安 全性評價標準》 gb/t 17219-1998
購買溫州瑞通閥門有限公司美標法蘭球閥請按以下指示進行安 裝：（詳情或見產品說明書）
（1）取掉美標法蘭球閥端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
（2）美標法蘭球閥安 裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安 裝（接線按電動執行機構線路圖）。
（3）美標法蘭球閥準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）美標球閥在安 裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）美標法蘭球閥本類閥應安 裝在管道的水平方向或垂直方向。
（6）美標法蘭球閥安 裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
|
