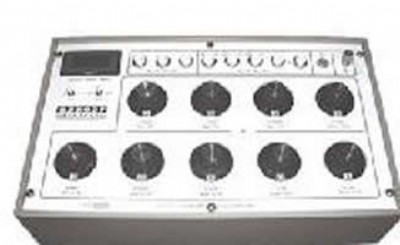

絕緣電阻表（兆歐表）是國家強制檢定計量器具，按直流電源裝置分為直接作用模擬指示絕緣電阻表（搖表）和電子式絕緣電阻表。直接作用模擬指示的絕緣電阻的檢定規程為jjg622-1997絕緣電阻表（兆歐表）檢定規程。電子式絕緣電阻表的檢定規程為jjg1005-2005電子式絕緣電阻表檢定規程。兩個規程規定的檢定裝置的主要標準器為高壓高阻箱和高壓電壓表。本裝置含高壓高阻箱（高阻輸出部分）和直流高壓數字電壓表（電壓輸入部分），可同時滿足jjg622-1997和jjg1005-2005的要求。其中高壓高阻箱的測量范圍為100ω～1tω。工作電壓為5kv，準確度級別為0.1級。該裝置設計有獨立的泄露屏蔽端鈕，在測量過程中無明顯不穩定及短路、開路現象。直流高壓數字電壓表的測量范圍為0～5kv。準確度等級為1.0級。能測量絕緣電阻表的開路電壓、中值電壓、跌落電壓和峰值電壓。

二、主要技術參數

1. 電阻輸出（高壓高阻箱）部分

1.1 電阻輸出部分的準確度等級及工作電壓（電流）

1.2 調節范圍：100ω～1tω,調節細度為100ω

1.3 使用環境條件

1.3.1 參考溫度范圍：20℃～25℃

1.3.2 標稱使用溫度范圍：18℃～28℃

1.3.3 參考濕度范圍：40～60％

1.3.4 標稱使用濕度范圍：25～75％

1.4 電阻變差極限：在參考條件下，由單一影響量發生變化所引起的變差

★　a 為檢定裝置中電阻輸出部分電阻盤準確度等級（各電阻盤a值不同）

1.5 絕緣電阻：檢定裝置中電阻輸出部分的電路，與電路無電氣連接的任何其它外部金屬間的絕緣電阻，在標稱電壓下測得的電阻值不小于1tω。

1.6 絕緣強度：檢定裝置中電阻輸出部分的電路與測試用參考接地點之間，應能承受頻率為45～65hz的實際正弦交流電壓11kv并歷時1min的試驗，而不出現擊穿與飛弧現象。

1.7 檢定裝置中電阻輸出部分輸出端的殘余電阻應＜0.1ω，其變差＜0.01ω。(測試結果中應不含測試時連接導線的電阻)

1.8 外形尺寸：442mm×270mm×145mm

1.9 重量：＜5kg

2．電壓測量（高壓直流數字電壓表）部分

2.1 測量范圍：0～5000v

2.2 準確度：±（1 ％ 讀數±0.2％滿量程）

2.3 供電電源：dc9v

2.4 顯示：四位半、液晶顯示測試結果

2.5 讀數穩定性：±3個字

2.6 峰值電壓測量回路滿足jjg622-97絕緣電阻表檢定規程中圖3的要求。
