一、產品說明

zj—ys 型壓風供水自救裝置整合壓風自救裝置和供水自救裝置于一體，使避災人員既能夠呼吸到新鮮空氣，也能及時飲用干凈衛生的水源，達到安全避災，穩定工作情緒的效果。
壓風供水自救裝置主要用于煤礦井下救災防護。它安裝在煤礦井下硐室或采煤工作面的機巷風巷掘進頭的適當位置或流動人員較多的地點，以及溜子頭、井底車場、運輸和回風巷道、支架、單體液壓支柱、各種站房等地。
二、技術特征及型號說明
1、型號含義說明
  z   j  —    y     s

自救裝置     壓風   供水
2、技術參數表
分類
序號
名   稱
規   格
壓風
1
系統供氣壓力
0.3-0.7mpa(若外部供氣壓力＞1mpa，必須安裝降壓裝置)
2
呼吸器調節壓力范圍
0.05-0.08mpa（手動式調壓）
3
呼吸器供氣量范圍
30-55l/min
4
供氣方式
地面系統供氣或單能泵站供氣
5
消音能力
＜85db(a)
6
操作方式
手動
7
防護方法
自吸過濾式口罩
8
輸出壓力
有壓力表顯示
9
壓力表
規格0-0.25mpa（在調試時能清晰地觀察到呼吸器氣壓值）
10
減壓閥裝置
具減壓、消音、過濾（水、油）、自動排水、防塵等功能
11
配置
內裝六組，可供六人同時使用(也可視情況增減）
12
呼吸口罩壓力
＞300pa
供水
1
工作壓力
＜1.6mpa(若外部供水壓力＞1.6mpa，必須安裝降壓裝置)
2
供水壓力
0.1～0.5mpa
3
渾濁度
<10 ntu
4
溫度
5～45℃市政自來水
5
飲水出口
6個使用軟管（有衛生許可證，能夠飲用）接出
6
濾芯壽命
2年（家庭凈水時）
7
起始產水量
400 l/min
8
進水接口
ф10～25高壓膠管接頭或接頭座
三、結構及功能：
1、結構：

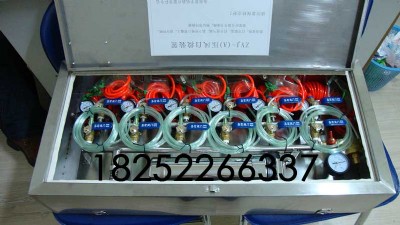

zj—ys壓風供水自救裝置由壓風自救和供水自救兩部分組成。壓風部分是由外管路系統、壓風接口、開關閥、進氣連接管、壓力表、空氣過濾器、呼吸口罩等構成；供水部分是由供水管網、三通、閥門、過濾裝置等構成。
2、功能：
該裝置整合壓風自救裝置和供水自救裝置于一體，使避災人員既能夠呼吸到新鮮空氣，也能夠及時飲用干凈衛生的水源，達到安全避災，穩定工作情緒的效果。
壓風部分具有穩定調節壓力、手動流量調節、過濾、排水、防塵的功能。供水部分具有防塵供水，過濾水源，調節流量的功能。
四、安裝、使用及維護
1、安裝：
安裝前，首先確定外部供氣供水壓力。供氣壓力應小于1mpa,供水壓力應小于1.6mpa,如果壓力超出范圍，必須安裝降壓裝置。
安裝時，需嚴格依照煤礦安全生產章程進行安裝，每隔50米安裝一組或幾組。最好安裝在靠巷道邊沿，或專門避災的小硐室里。這樣，既不妨礙運輸，也可以使裝置延長使用壽命。安裝高度自定，可讓避災人員能方便拿到呼吸面罩或是水管，并能舒適的坐蹲為宜。
安裝完成后，要進行全礦系統集中檢查和個別抽查試用。
（1）檢查：檢查各連接部件是否牢固可靠，連接處的密封是否嚴密，管路有無漏氣、漏水現象。
（2）壓風部分：將空氣過濾器的調壓旋鈕向上拉起，順時針旋轉，壓力上升，逆時針旋轉，壓力下降。調整至所需壓力，以0.05-0.08mpa為宜（出廠已統一調節），然后將調壓旋鈕按下呈鎖定狀態。
（3）供水部分：先將減壓閥壓力調至最低，用隨設備配的內六角板手，擰開減壓閥頂端螺帽，逆時針方向調到底，壓力表顯示為零；然后接好供水管道。順時針方向緩緩調整減壓閥，待壓力表指針指向（0.5mpa）時，停止調整，并擰上調節孔螺帽，再逐個打開每個供水閥門，看每個供水管是否有足夠清潔水流出。
（4）若供氣供水正常，請關上裝置箱門，插好箱門插銷。
2、使用：
當井下發生煤與瓦斯突出危及在場人員生命或發現有煤與瓦斯突出預兆時，或瓦斯嚴重超標，對工作人員有嚴重威脅時，現場工作人員要以最快的速度打開裝置的箱門，再打開氣動閥，戴上面罩進行呼吸，以等待救援。
在緊急情況下，井下人員需要飲水自救時，打開箱門，再打開相應出水口的閥門，就可以直接喝上干凈的水，以等待救援。
注意：不能猛力拉拽，以防將導管的接頭拉開或將導管拉斷！！！
3、維護及保養
壓風供水自救裝置是為避災而設置的，所以必須是百分之百的可靠、準確，因此需每月保養，那么保養必須做到：
（1）首先檢查自救站或系統的通風供水是否完好；是否存在漏氣漏水現象。
（2）檢查氣路水路閥門開關是否靈活。
（3）壓風部分：清洗積水杯，或更換過濾器；清洗、更換濾網，取出濾網，用空氣由內向外吹，即而重復使用；卸下pc杯，用干凈干布擦試即可，不可使用任何會破壞pc材質的化學物品來洗；
（4）供水部分：需定期排放水，保持飲水質量。
（5）檢查結果一切符合要求，然后按原樣放置以備用。
（6）發現問題及時上報并做相應的處理。
五、運輸、存貯
1、不可露天儲存，以免雨淋和爆曬。
2、收發貨單位、名稱、地址、標志不清楚者，不得發運；
3、可人工搬運裝卸，要小心避免摔碰；
4、貯存期限為一年，如逾期未安裝使用，應重新檢查，如有損壞和老化的密封件，應更換后再用。
六、售后服務
1、到貨后，按用戶要求，供方可派技術人員到現場安裝調試。
2、因質量問題，實行三個月包換，一年保修
