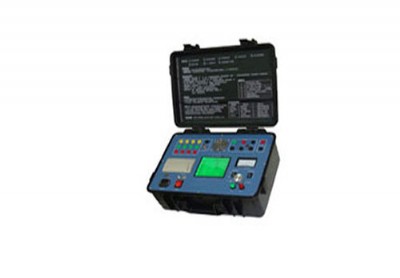

tr202高壓開關動特性測試儀主要特點：

■適用真空、sf6、油開關合分時間、彈跳、同期、自動重合閘、行程、速度測試。

■160*128大屏幕液晶字符菜單，內置多種速度定義、分析、數據、波形打印。

■12時間端口，單共端，最大測時12s。

■1路光電測速，配置角度、直線傳感器。

■內dc30-250v,15a可控硅調壓電源，可選外電源。

■具備電壓、電流、傳感器、斷口同步觸發功能。

■測試時間：0-999ms，彈跳:0-10ms；

■精度0.1％+0.1ms；

■分辨率：0.1ms。

tr202高壓開關動特性測試儀適用對象：適用于進口、國產各種型號之多油、少油、sf6、真空等高壓開關（斷路器）的機械特性測試。亦適用于電磁動作類電器（如接觸器、繼電器等）的時間測試。

tr202高壓開關動特性測試儀測試數據：

1 時間： 固有分閘（合閘）時間

         分閘（合閘）相內不同期

         分閘（合閘）相間不同期

         合閘（分閘）彈跳時間（彈跳次數）

         合-分時間（金短時間）

2 速度：剛分（剛合）速度

        指定時間段（行程段或角度段）平均速度

        分閘（合閘）最大速度

3 行程：動觸頭行程（開距）

        接觸行程（插入行程）

        過沖行程

        反彈行程（幅值）

4 操作電流特性

5 低電壓動作特性

備注：彈跳次數、過沖行程、反彈行程（幅值）須在波形上讀取，可打印輸出。

6 外形尺寸及質量：

  ABS機箱：415×319×168 mm，重量6.7kg

tr202高壓開關動特性測試儀技術指標：

環境組別：屬gb6587.1-86《電子測量儀器環境試驗總綱》中的iii組儀器(即可在室外環境使用)。

型式：便攜式

包裝：abs機箱

使用電源：

電壓：ac220v±10

頻率：50hz±5％

使用環境要求:

環境溫度：-10℃～40℃

相對濕度：< 80％

安全性能:

絕緣電阻：> 2mω

漏電流：< 3.5ma

介電強度：電源進線對機殼能承受1500v（50hz有效值）1分鐘的耐壓

時間測試:

測試范圍：0.1ms～997ms

準確度：±（0.1％讀數+2個字）

圖形顯示：13路≮0.1ms所有跳變

速度測試:

測速范圍：1mm傳感器 0.01～25.00m/s，

          0.1mm傳感器 0.001～2.50m/s

          1°角度傳感器 1周波/ 1°

準確度： 1mm傳感器 ±（1％讀數+1個字）

         0.1mm傳感器 ±（2％讀數+1個字）

         1°角度傳感器 ±（1％讀數+1個字）

行程測試:

測試范圍：1mm傳感器 0～750mm

          0.1mm傳感器 0.1～30mm

          1°角度傳感器 0～360°

準確度： ±（1％讀數+1個字）

圖形顯示：s-t曲線及每1mm或0.1mm或1°位移（轉角）的數值

電流特性測試

測試范圍：40ma～10a

分辨率： 40ma

準確度： ±（1％讀數+40ma）

圖形顯示：i-t曲線及曲線上每一點(i,t)的參數值

直流電源：

輸出電壓：30～250v連續可調

輸出電流：≤ 15a

負載變化率：≤ 5％

tr202高壓開關動特性測試儀快速檢查：

1 主機及電源:電源選擇置內，操動控制置程控。開機后調整電壓到220v,按分合鍵設置分(合),按操作鍵，顯示數據頁。

2 傳感器: 連接速度傳感器至ct2002高壓開關動特性測試儀，開機后直接按操作鍵，顯示請稍候。快速拉動光柵尺（拉桿），顯示數據表，按翻頁鍵至s-t；v-s頁，曲線應光滑。
